?200米4G防爆藍牙網關VDB2609

VDB2609是深圳市微能信息（95POWER）推出的支持4G網絡的戶外型遠距離藍牙網關，IP67級防水防塵，而且配置了防爆鐵質外殼，可在惡劣的室外環境中使用。此網關內部配置了4G通信模塊，可以插4G卡聯網傳輸信息。常用于遠程連接控制藍牙設備，或者采集藍牙設備的信號上傳到后臺服務器。
尺寸：長153mm*寬137mm*高97mm
瀏覽次數：1726

規格書下載

一、200米防爆4G藍牙網關VDB2609

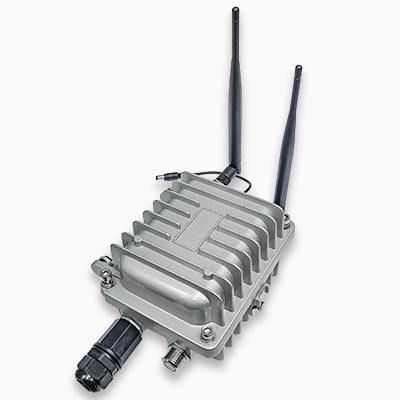

VDB2609是深圳市微能信息（95POWER）推出的支持4G通信網絡的戶外型遠距離藍牙網關，IP67級防水防塵，而且配置了防爆鐵質外殼，可在惡劣的室外環境中使用。此網關內部配置了4G通信模塊，可以插4G卡聯網傳輸信息。網關VDB2609常用于遠程連接控制藍牙設備（如控制藍牙智能門鎖開關、控制燈具開關等），或者接收藍牙設備的信號并上傳到后臺服務器（如采集溫濕度傳感器的信息、藍牙手環的廣播信息上報服務器等），外觀如下圖所示。


二、VDB2609藍牙網關的優勢

VDB2609藍牙網關射頻部分額外增加了FEM（PA+LNA+Switch），提高了藍牙部分的發射功率和接收靈敏度。與此同時，此藍牙網關也采用外置高增益柱狀天線，使藍牙信號的覆蓋半徑超過了200米。

三、藍牙網關的應用框圖

VDB2609內置了4G、WiFi、網口和藍牙4種通信方式，如下圖所示。WiFi與藍牙之間通過UART串口通信，4G與WiFi之間通過USB通信。 VDB2609支持POE供電或者5V直流電源供電兩種方式。


四、藍牙網關特征：

* 藍牙網關支持POE供電或者DC 5V供電；

* 4G部分支持4G全網通聯網；

* 支持藍牙4.2/5.0（5.0中不支持長距離特性，其他特性支持）；

* 藍牙發射功率最大可達+21dBm；

* 藍牙協議：可掃描，可連接；

* 藍牙角色：支持同時多角色，支持廣播（從機）、掃描（主機）、連接；

* 藍牙網關集成掃描和連接，可掃描采集數據，也可以連接控制藍牙設備。兩類常見客戶應用如下：

（1）采集數據：采集ble藍牙設備的廣播數據，一臺藍牙網關每秒可以掃描抓取200臺藍牙設備廣播數據包上報至指定的服務器；

（2）連接控制：一臺藍牙網關至多可連接控制20臺藍牙設備（推薦連接7臺，如需要可同時連接28臺藍牙設備的藍牙網關，點擊：藍牙網關VDB2602），進行雙向（上行和下行）數據傳輸，比如控制藍牙智能門鎖的開關、控制藍牙燈具的開關等。

* 設備過濾：支持多種過濾方式，包括信號量值RSSI、設備名稱、Beacon UUID等；

* 兼容IEEE802.11b/g/n三種標準WiFi協議；

* 通訊協議：網關支持TCP/IP、UDP、MQTT協議；

* 數據格式：與服務器通信的數據類型為JSON格式；

* 體積小，易安裝；

* WAN/LAN自適應網口；

* 網關支持無線WiFi、以太網兩種方式聯網；

* 支持升級藍牙固件和WiFi固件；

* 符合RoHS, FCC, CE標準；

* 配件清單：藍牙網關主機 x 1、電源適配器 x 1。

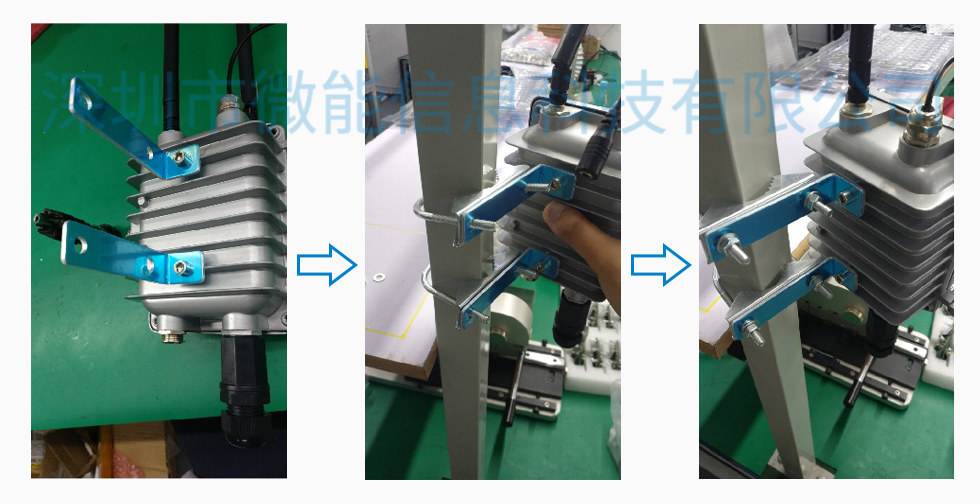

五、藍牙網關VDB2609的接口定義


如上圖所示，VDB2609的接口介紹如下：

（1）RJ45 網口

VDB2609網口支持五類線和超五類線，可傳輸數據同時也能支持POE供電。網口為WAN/LAN 可變網口，藍牙網關處于不同的工作模式下，網口對應的模式也不同。

（2）DC電源接口

VDB2609的電源接口支持DC輸入，輸入電壓范圍5-12.0V，電流大于1000mA，接口采用DC電源插座，電源座孔徑3.5mm，針徑為1.35mm，針頭為正極。

說明：出廠配備的5V電源適配器輸入電壓為AC 100-240V，50/60Hz輸出電壓為5V/2A。電源接頭為外負內正。

（3）復位按鍵（默認內置，如需外置需要定制）

短按復位，長按網關VDB2609的復位按鈕5秒鐘以上，VDB2609內部的WiFi會恢復出廠設置。

（4）電源指示燈（按鍵內置燈圈）

上電 LED 燈常亮

（5）BLE & 4G天線

藍牙、WiFi及4G柱狀全向高增益天線，必須安裝才可以收發無線信號。

六、藍牙網關的應用：

95POWER的藍牙網關典型的應用有4種情況，包括：

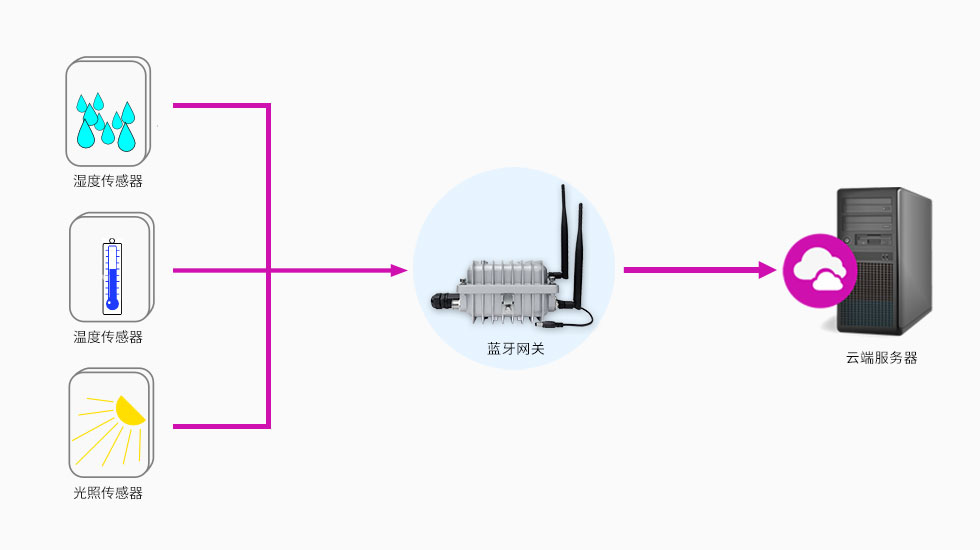

* 使用藍牙網關采集藍牙設備的廣播設備的數據上傳服務器；


* 使用藍牙網關連接藍牙設備（如藍牙智能門鎖），遠程控制藍牙設備的動作；

* 藍牙網關用在藍牙室內定位系統中，采集藍牙標簽的信息上傳藍牙定位引擎服務器端做運算定位使用；

*采用藍牙網關監測藍牙設備，在一定的區域內做存在性檢測的應用（比如95POWER推出的完整的一套人員居家隔離方案就是這類應用）。

下面介紹下此款藍牙網關常見的應用場景——做藍牙室內定位應用，如下圖所示。


室內定位網關:

1) VDB2609里藍牙收集附近Beacon藍牙標簽的信息，包括 RSSI，MAC等，一秒一次。

2)網關的藍牙將收到Beacon信息，通過UART串口發給VDB2609里面的WIFI，也是一秒一次。

3) WIFI通過串口接收到藍牙模塊傳過來的信息，并通過WiFi、網線或者4G模塊聯網，傳輸到指定的UDP服務器，并能接受服務器返回的信息。

4) UDP服務器收到來自某個IP的藍牙網關的數據后，通過解析數據和計算，得到Beacon藍牙標簽的位置信息，可以顯示在前端頁面，并能下發命令到網關里的WIFI，WIFI部分透傳到藍牙部分，做定制性的功能開發（比如：結合燈具使燈亮起來、觸發門鈴等）。

說明：VDB2609可通過網線實現以太網聯網，也可以使通過WiFi連接無線路由實現聯網。

七、藍牙網關VDB2609參數表

尺寸	長153mm寬137mm高97mm
供電方式	DC5V直流供電或者POE供電
平均電流(no 4G)	200mA@5V
工作溫度	-20℃~70℃
物理接口	1個DC電源接口，1個WAN/LAN可變網口
WiFi部分
Wifi協議	IEEE 802.11n，IEEE 802.11g，IEEE 802.11b
數據傳輸速率	IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
	IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n : 72Mbps @ HT20；150Mbps @ HT40
接收靈敏度	HT40 MCS7 : -70dBm@10% PER(MCS7)
	HT20 MCS7 : -73dBm@10% PER(MCS7)
	54M: -77dBm@10% PER
	11M: -89dBm@ 8% PER
發射功率	IEEE 802.11n: 14dBm @HT40 MCS7；15dBm@HT20 MCS7
	IEEE 802.11g: 15dBm
	IEEE 802.11b: 18dBm
無線安全	WPA/WPA2, WEP, TKIP, 和AES
工作模式	支持Bridge、Gateway、AP Client三種工作模式
BLE藍牙
藍牙協議	Bluetooth ?4.2/5.0(5.0不支持long range)
傳輸速率	Uncoded:1Mbps/2Mbps,Coded:125kbps(S=8)/500kbps(S=2)
無線安全	AES HW Encryption
發射功率	默認20dBm±1.5dBm
接收靈敏度	<-94dBm
覆蓋范圍	>200米
4G通信
運營商	全網通，支持移動、聯通、電信卡
移動網絡	兼容4G/3G/2G網絡
頻段配置（三網通，包括移動、聯通、電信）	? LTE-TDD Band 38/39/40/41
	? LTE-FDD Band 1/3/5/8
	? TD-SCDMA Band 34/39
	? UMTS Band 1/8
	? EVDO BC0
	? CDMA1x BC0
	? GSM Band 3/5/8
