遠距離室外防水防爆藍牙網關VDB2610
VDB2610是一款室外/戶外使用的遠距離防爆藍牙網關，可用于遠程控制藍牙設備，或者接收藍牙設備的信號并上傳到后臺服務器。其射頻部分額外增加了FEM（PA+LNA+Switch）,提高了藍牙部分的發射功率和接收靈敏度，與此同時，也采用外置高增益柱狀天線，使藍牙的覆蓋半徑可以超過200m。尺寸：153mm X 137mm X 97mm
瀏覽次數：1557
一、遠距離防爆藍牙網關VDB2610
VDB2610是一款可以在室外或戶外環境中使用的遠距離藍牙網關，可用于遠程控制藍牙設備，或者接收藍牙設備的信號并上傳到后臺服務器。其射頻部分額外增加了FEM（PA+LNA+Switch）,提高了藍牙部分的發射功率和接收靈敏度，與此同時，也采用外置高增益柱狀天線，使藍牙的覆蓋半徑可以超過200米，?在藍牙網關信號范圍內的ibeacon廣播設備廣播的數據，都會被此網關掃描采集到。

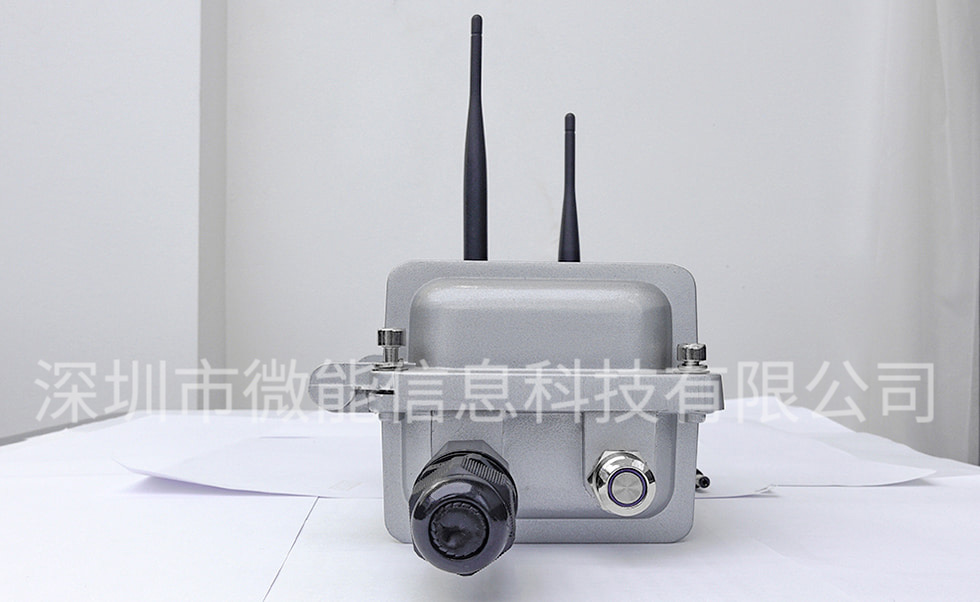

如上圖所示，VDB2610配備了防爆型的鐵質外殼，防水，防塵，防爆，不懼惡劣的室外和戶外使用環境，可以在室外、戶外等惡劣的環境下方便地做數據采集和上報服務器應用，也可以連接ble藍牙設備做數據上行和下發應用，遠程控制藍牙設備等。
供電這塊，VDB2610采用PoE交換機或者DC直流電源供電都可以。
二、藍牙網關參數表
| 尺寸 | 153mm X 137mm X 97mm |
| 網關供電電壓 | DC4.5V-12.0V 、POE電源供電 |
| 網關工作電流 | 300mA@5V |
| 網關工作溫度 | -20℃~70℃ |
| 接口 | WAN接口和電源接口 |
| 網關的WiFi部分 | |
| WiFi 標準 | IEEE 802.11n, IEEE 802.11g, IEEE 802.11b |
| 數據傳輸速率 | IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps |
| IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps | |
| IEEE 802.11n : 72Mbps @ HT20 ；150Mbps @ HT40 | |
| 接收靈敏度 | HT40 MCS7:-70dBm@10% PER(MCS7) |
| HT20 MCS7:-73dBm@10% PER(MCS7) | |
| 54M:-77dBm@10% PER | |
| 11M:-89dBm@ 8% PER | |
| 發射功率 | IEEE 802.11n: 14dBm @HT40 MCS7；15dBm@HT20 MCS7 |
| IEEE 802.11g: 15dBm | |
| IEEE 802.11b: 18dBm | |
| 無線安全 | WPA/WPA2，WEP，TKIP，AES |
| 網關的工作模式 | 網關的WiFi支持Bridge、Gateway、AP Client三種工作模式 |
| 網關藍牙部分 | |
| 藍牙版本 | Bluetooth ?4.2/5.0(不支持藍牙5.0的長距離特性，其他特性支持) |
| 藍牙數據傳輸速率 | Uncoded:1Mbps/2Mbps,Coded:125kbps(S=8)/500kbps(S=2) |
| 無線安全 | AES硬件加密 |
| 接收靈敏度 | <-94dBm |
| 掃描距離 | 200米 |
| 發射功率 | 默認20dBm±1.5dBm (發射功率范圍從0dBm-20dBm，步長4dBm) |
三、防爆藍牙網關特征
* 網關的WiFi部分兼容IEEE802.11n，IEEE802.11g，IEEE802.11b無線標準協議；
* 通訊協議：網關支持TCP/IP、UDP、MQTT協議；
* 數據格式：與服務器通信的數據類型為JSON格式；
* 網關支持POE供電和DC 5V供電；
* 藍牙部分支持Bluetooth?4.2/5.0版本；
* 藍牙協議：可掃描，可連接；
* 藍牙角色：支持同時多角色，支持廣播（從機）、掃描（主機）、連接；
* 藍牙網關集成掃描和連接，可掃描采集數據，也可以連接控制藍牙設備。兩類常見客戶應用如下：
（1）采集數據：采集ble藍牙設備的廣播數據，一臺藍牙網關每秒可以掃描抓取200臺藍牙設備廣播數據包上報至指定的服務器；
（2）連接控制：一臺藍牙網關至多可連接控制20臺藍牙設備（推薦連接7臺），進行雙向（上行和下行）數據傳輸，比如控制藍牙智能門鎖的開關、控制藍牙燈具的開關等。
* 藍牙發射功率最大可達+21dBm；
* 設備過濾：支持多種過濾方式，包括信號量值RSSI、設備名稱、Beacon UUID等；
* 網關配置了1個WAN/LAN自適應可變網口；
* VDB2610支持2種聯網上傳數據方式 （1）支持連接WiFi無線網絡傳輸數據；（3）也支持通過RJ45有線網絡數據傳輸；
* 網關具有防水、防爆、防塵特性；
* 支持升級藍牙固件和WiFi固件；
* 符合RoHS，FCC，CE認證標準。

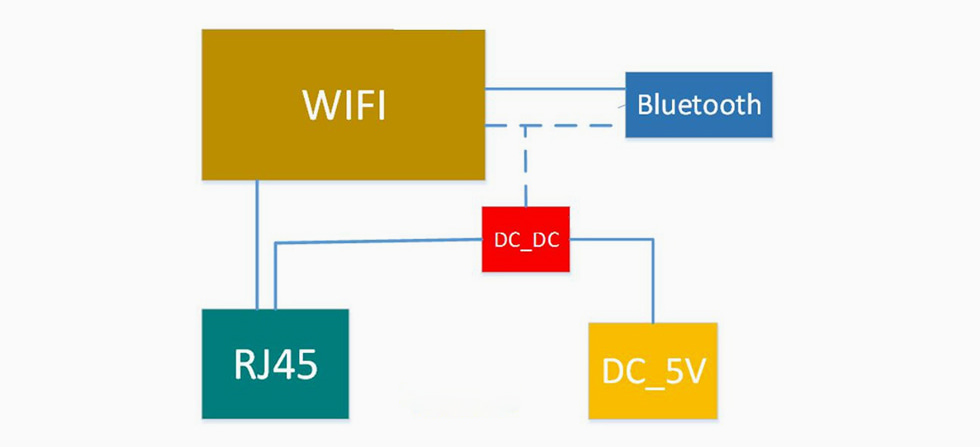

四、藍牙網關內部應用框圖
VDB2610內置WiFi、網口和藍牙多種通信方式。WiFi與藍牙之間通過串口通信。VDB2610支持POE供電和5V電源供電兩種供電方式。

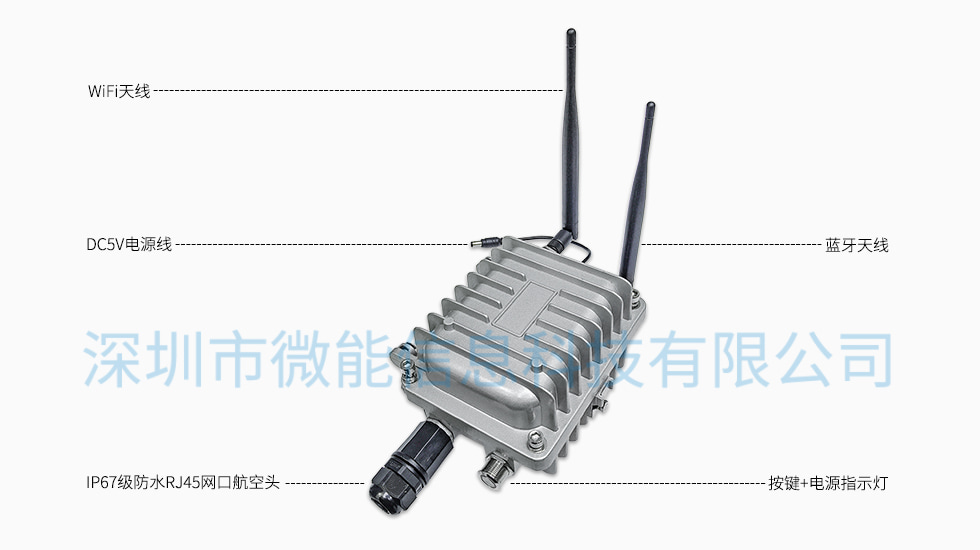

五、藍牙網關的外部硬件結構
（1）RJ45網口
VDB2610網口支持五類線和超五類線，可傳輸數據同時也能支持POE供電。網口為WAN/LAN可變網口。
| 工作模式 | 網口 |
| AP Client | LAN |
| Gateway | WAN |
（2）DC電源接口
VDB2610的電源接口支持DC輸入，輸入電壓范圍5-12.0V，電流大于1000mA，接口采用DC電源插座，電源座孔徑3.5mm,針徑為1.35mm，針頭為正極。
說明：出廠配備的5V電源適配器輸入電壓為AC100-240V，50/60Hz輸出電壓為5V2A。電源接頭為外負
內正。
（3）復位（Reset）按鍵
短按復位，長按VDB2610的復位按鈕5秒鐘以上，VDB2610內部的WiFi會恢復出廠設置。
（4）電源指示燈（按鍵內置燈圈）
上電LED燈常亮
（5）BLE藍牙和WiFi天線
藍牙及WiFi柱狀全向高增益天線，必須安裝才可以收發無線信號。
六、藍牙網關參數配置
深圳市微能信息科技有限公司的藍牙網關的參數配置方法：在網頁端登錄藍牙網關的網頁端管理頁面，按需配置藍牙網關的參數，具體可下載本頁面規格書參考；
完整版藍牙網關網頁端配置參數方法：藍牙網關設置參數教程
大批量、統一配置藍牙網關的參數方法：藍牙網關配置管理系統
七、藍牙網關的應用場景如下

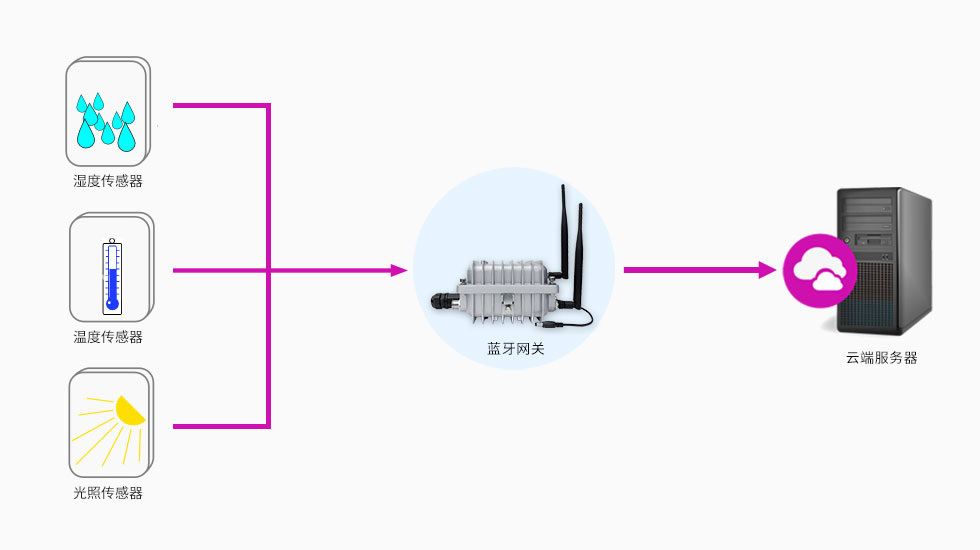

（1）使用此藍牙網關可以采集藍牙數據信息上報服務器，此類應用中網關不連接藍牙設備的應用，也是客戶做的最多的網關應用；
網關可以采集ibeacon、各類傳感器，比如溫濕度傳感器的廣播數據，然后上報到指定的服務器，常見的是收集藍牙手環的健康數據上報服務器，還有用在藍牙室內定位中，采集ibeacon的廣播信息傳輸到服務器，在服務器端進行定位使用；
（2）網關連接藍牙設備的應用

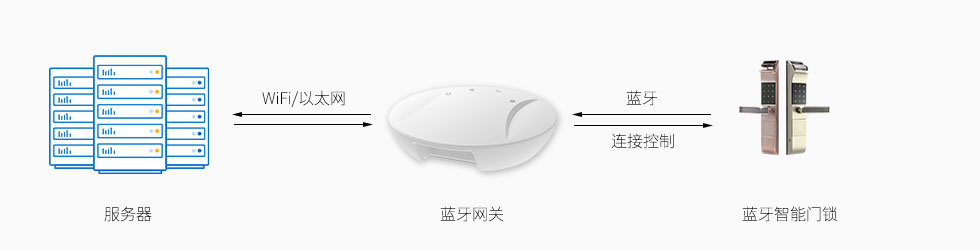

網關連接藍牙設備以后，可以遠程控制設備的開啟，關閉等（比如遠程控制智能門鎖的開關等），如下圖所示。
（3）采用此藍牙網關實時監測藍牙廣播設備的信號，做存在性檢測；
（4）把此藍牙網關應用在藍牙室內定位系統中，用于采集轉發藍牙定位標簽的信號，將標簽的信號傳到定位引擎服務器端進行解算，從而實現實時的藍牙定位功能，此類室內定位功能也是藍牙網關的常見應用之一。
說明：VDB2610可通過網線實現以太網聯網，也可以使通過WiFi連接無線路由實現聯網。
八、防爆藍牙網關的安裝方法

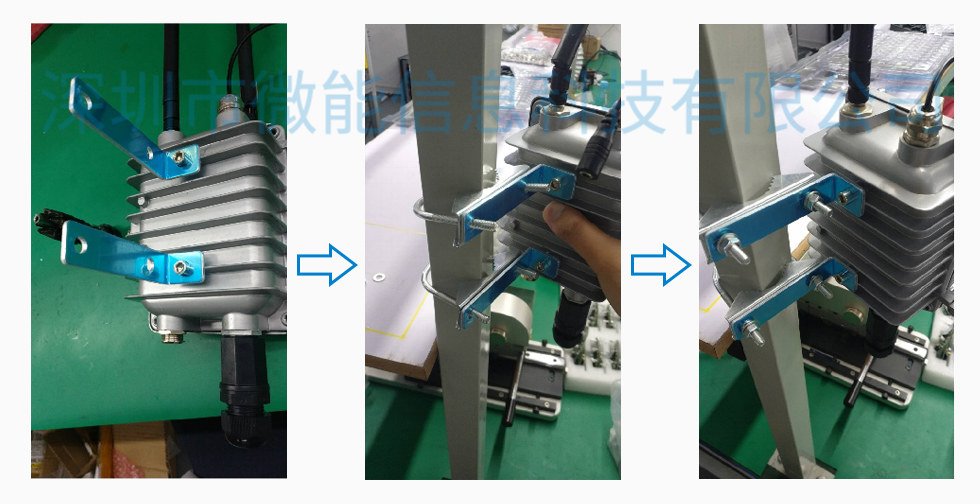

使用內六角螺絲，把兩個L型角鐵按照下圖方向固定在VDB2610外殼上。
把U型螺絲及配套卡扣卡在安裝桿上，上下各一個U型卡扣，然后把L型角鐵長邊插入U型螺絲，擰上螺絲固定，如下圖。
九、網頁端配置藍牙網關參數方法

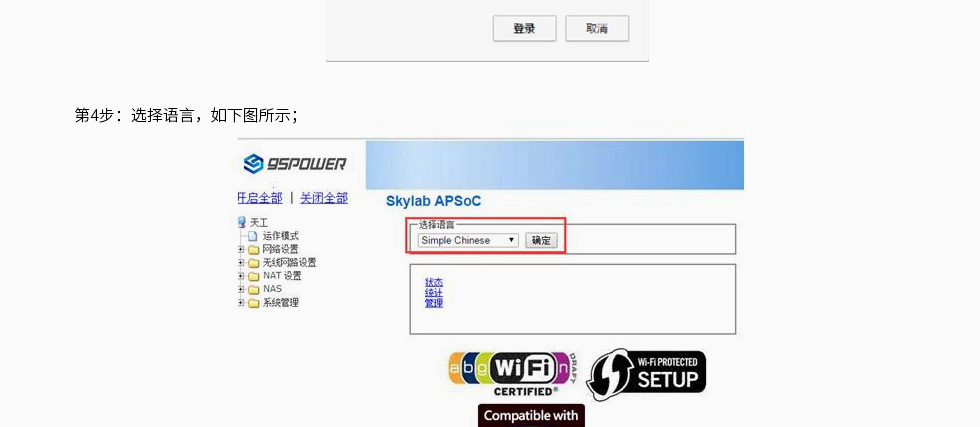

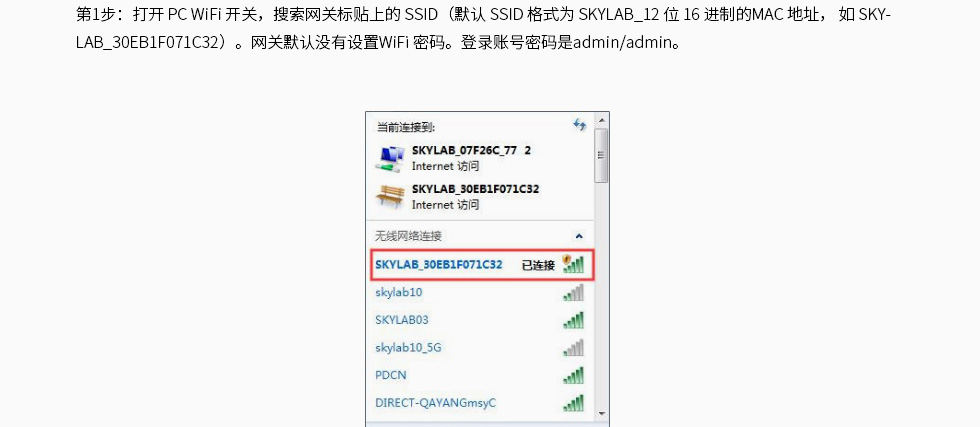

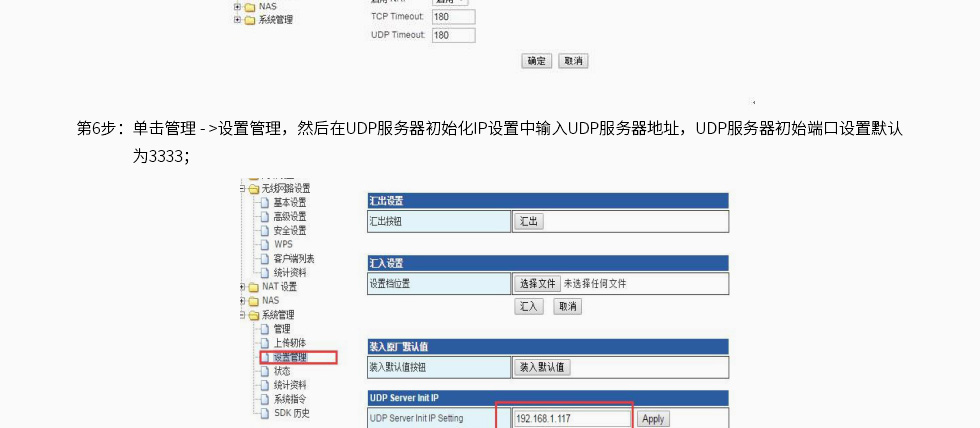

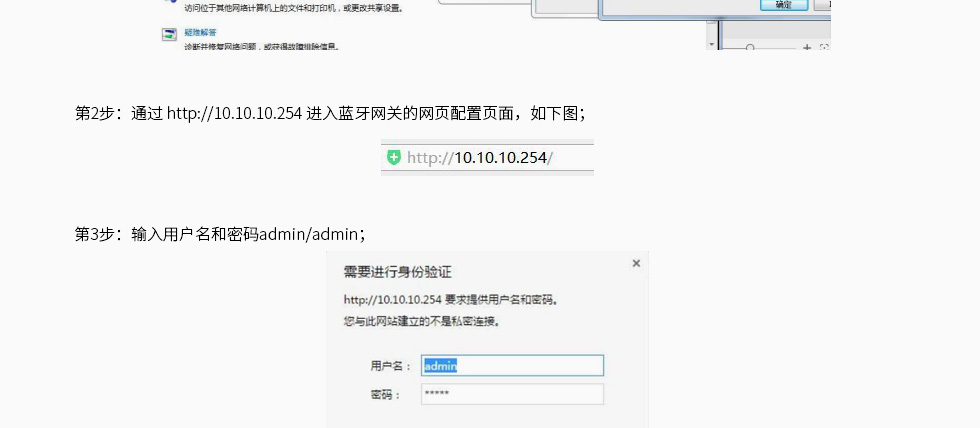

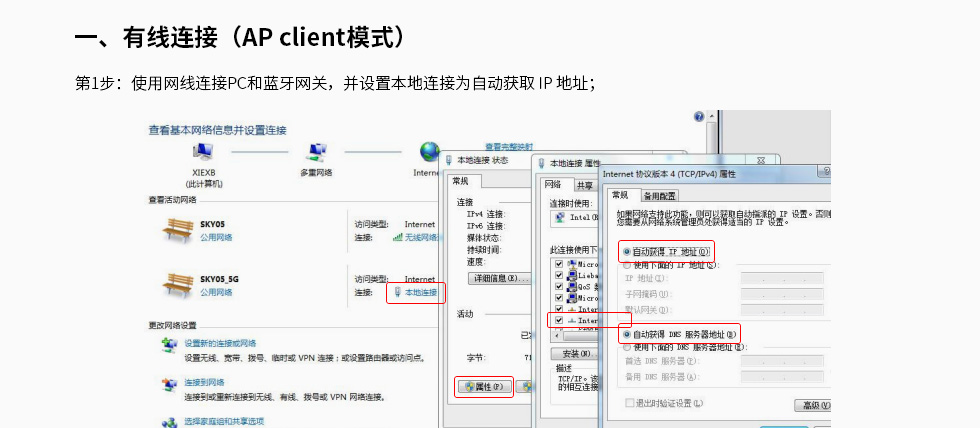

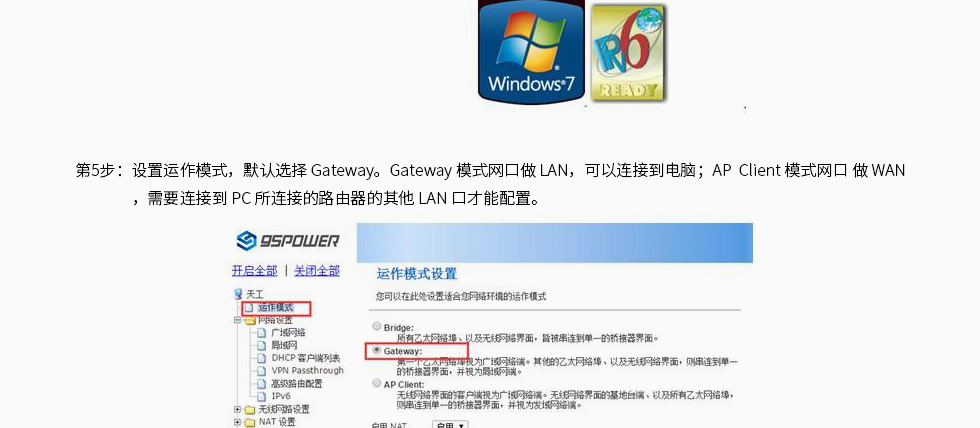

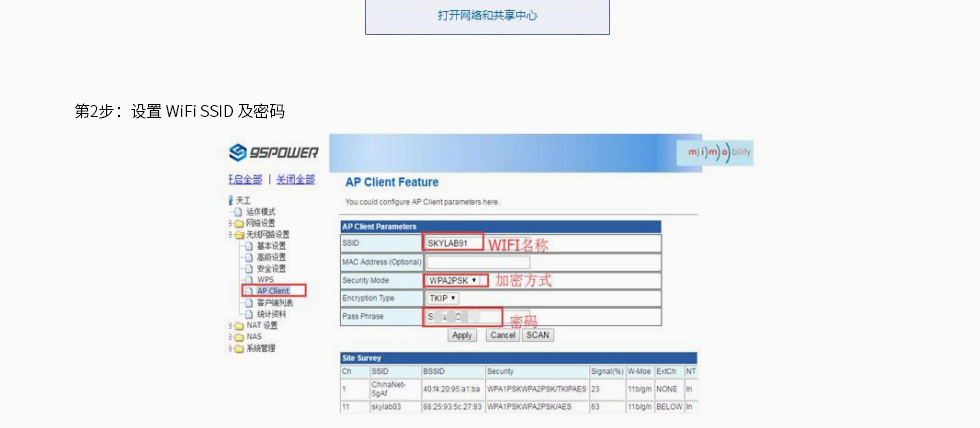

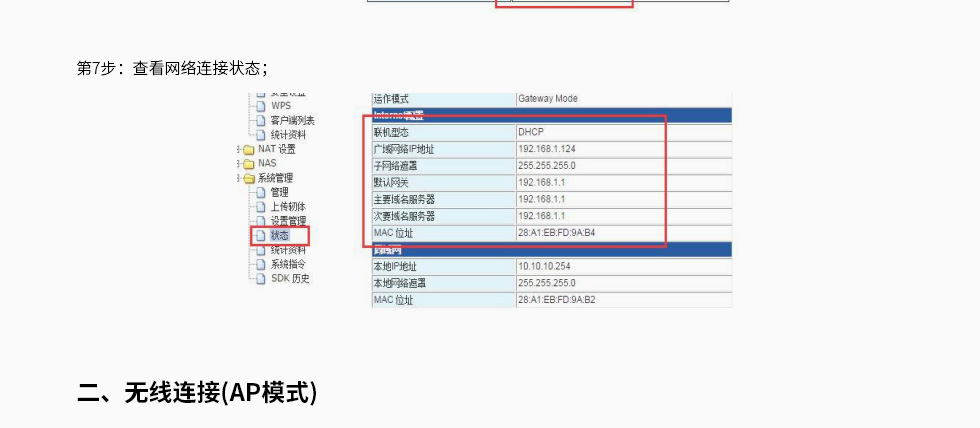

95POWER全系列藍牙網關均可以在網頁端配置藍牙網關的內部參數，配置方法如下圖：
十、設備出貨清單
| 名稱 | 型號 | 數量 |
| 藍牙網關 | VDB2610 | 1 pcs |
| 5V適配器 | BSF-008 | 1 pcs |
| 抱桿安裝套裝 | 2*U 型螺桿，2*L 型角鐵 | 2 pcs |
十一、購買藍牙網關
親可以在阿里巴巴（1688）搜索“微能信息”進入官方阿里店鋪，使用淘寶賬號登錄，支付寶購買
溫馨提示：店鋪標價僅供參考，實際價格以銷售提供的報價單為準哦！
十二、藍牙網關選型
請點擊以下產品圖片，進入相應的網關詳情頁進行選型。
|
|
|
|
|
|
|
|
遠距離藍牙網關、防爆型藍牙網關、室外防水型藍牙網關供應商，深圳市微能信息科技有限公司，官網網站：www.szzh88.cn
