4G藍牙5.0網關VDB2605
基于藍牙5.0開發，150米/200米信號覆蓋。集成藍牙5.0+WiFi+4G。插4G卡，支持TCP、UDP、MQTT協議。json格式數據。應用：（1）數據采集，比如采集藍牙傳感器的數據、藍牙信標的廣播數據、藍牙手環/手表的數據等上報服務器，每秒掃描200臺設備數據包；（2）連接控制，比如連接藍牙智能門鎖、藍牙燈具、藍牙鑰匙等，遠程控制開關、授權等，一對多連接；（3）藍牙定位系統，做人員管理定位。尺寸：直徑: 110mm；高: 35mm
瀏覽次數：3593
一、4G藍牙5.0網關簡介
4G Modem數據表智能藍牙5.0網關VDB2605（藍牙5.0+WiFi+4G）
VDB2605是微能信息（95power）推出的一款集成藍牙5.0、WiFi和4G三種無線通信方式的4G藍牙網關。因為支持4G網絡（插4G卡）和無線WiFi兩種方式聯網上報數據，所以它可以靈活地應用于各種藍牙數據傳輸場景。例如使用VDB2605采集ibeacon、藍牙手環、溫濕度傳感器的廣播數據，然后通過WiFi或4G上報服務器；或者使用VDB2605連接控制BLE藍牙設備，客戶常見的應用比如將4G網關VDB2605連接藍牙智能門鎖，從而使用手機app遠程控制門鎖的開關。VDB2605支持5.0V適配器電源供電。
二、網關特征
* WLAN支持IEEE802.11n，IEEE802.11g，IEEE802.11b無線標準協議；
* 通訊協議：網關支持TCP、UDP、MQTT協議；
* VDB2605支持3種聯網方式 （1）支持4G網絡聯網；（2）支持無線WiFi聯網；（3）支持RJ45插網線以太網傳輸數據；
* 基于藍牙5.0開發；
* 網關基于Nordic低功耗藍牙芯片開發；
* 覆蓋距離：（1）配置PCB板載天線的話可以覆蓋150米；（2）配置IPEX天線，藍牙可覆蓋200米；
* 藍牙協議：可掃描，可連接；
* 設備過濾：支持多種過濾方式，包括RSSI值、設備名稱、Beacon UUID等；
* 藍牙角色：多角色支持，支持廣播、掃描（主機）、連接三種工作模式；
* 網關集成廣播、掃描和連接，可掃描采集數據，也可以連接控制藍牙設備。客戶常見的兩類應用如下：
（1）采集數據：采集ble藍牙設備（iBeacon、溫濕度傳感器等）的廣播數據，1臺4G網關VDB2605每秒可以掃描抓取200臺藍牙設備廣播包上報至指定的服務器；
（2）連接控制：1臺4G藍牙網關至多可連接控制20臺藍牙設備（推薦連接7臺），進行雙向數據傳輸，比如控制藍牙智能門鎖的開關等。
* VDB2605兼容4G/3G/2G移動網絡頻段；
* VDB2605支持4G三網通，包括移動4G，聯通4G，電信4G；
* VDB2605支持4G網絡上傳數據，在網關內部插4G卡；
* 數據格式：與服務器通信的數據類型為JSON格式；
* 支持升級藍牙固件和WiFi固件；
* 支持5V適配器電源供電；
* 符合RoHS、FCC、CE認證標準。
注明：出廠默認的是4G上網方式，如需通過無線WiFi方式上網，可以通過 http://10.10.10.254 地址進入網頁端進行配置。
三、4G藍牙網關參數表
| 尺寸 | 直徑: 110mm；高: 35mm |
| 供電 | DC3.5-5.5V、POE Switch up to 57V |
| 電流 | 200mA@5V |
| 工作溫度 | -20℃~70℃ |
| 接口 | WAN接口和電源接口 |
| WiFi部分 | |
| WiFi 標準 | IEEE 802.11n, IEEE 802.11g, IEEE 802.11b |
| 傳輸速率 | IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps |
| IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps | |
| IEEE 802.11n : 72Mbps @ HT20；150Mbps @ HT40 | |
| 靈敏度 | HT40 MCS7 : -67dBm@10% PER(MCS7) |
| HT20 MCS7 : -73dBm@10% PER(MCS7) | |
| 54M: -76dBm@10% PER | |
| 11M: -91dBm@ 8% PER | |
| 功耗 | IEEE 802.11n: 15dBm @HT40 MCS7；15dBm@HT20 MCS7 |
| IEEE 802.11g: 16dBm | |
| IEEE 802.11b: 18dBm | |
| 安全 | WPA/WPA2, WEP, TKIP, AES硬件加密 |
| 工作模式 | Bridge（橋接模式）、Gateway（網關模式）、AP Client客戶端模式 |
| 藍牙部分 | |
| 藍牙標準 | 藍牙5.0 |
| 傳輸速率 | Uncoded：1Mbps/2Mbps Coded：125kbps（S=8）/500kbps（S=2） |
| 安全 | AES HW Encryption |
| 覆蓋距離 | PCB板載天線：150米；外置天線：200米 |
| 功耗 | -20~+4dBm |
| 4G通信部分 | |
| 移動網絡 | 4G/3G/2G |
| 工作模式 | LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/EVDO/EDGE/GPRS/GSM/CDMA |
| 頻段制式（三網通，包括移動、聯通、電信） | LTE-TDD 四頻Band 38/39/40/41 |
| LTE-FDD 四頻Band 1/3/5/8 | |
| TD-SCDMA 雙頻Band 34/39 | |
| UMTS 雙頻Band 1/8 | |
| EVDO 單頻BC0 | |
| CDMA1x 單頻BC0 | |
| GSM 三頻Band 3/5/8 | |
四、藍牙網關參數配置
深圳市微能信息科技有限公司的藍牙網關的參數配置方法：在網頁端登錄藍牙網關的網頁端管理頁面，按需配置藍牙網關的參數，具體可下載本頁面規格書參考；
完整版藍牙網關網頁端配置參數方法：藍牙網關設置參數教程
大批量、統一配置藍牙網關的參數方法：藍牙網關配置管理系統
五、4G網關的應用場景
客戶購買4G藍牙網關常用來做以下4類應用：

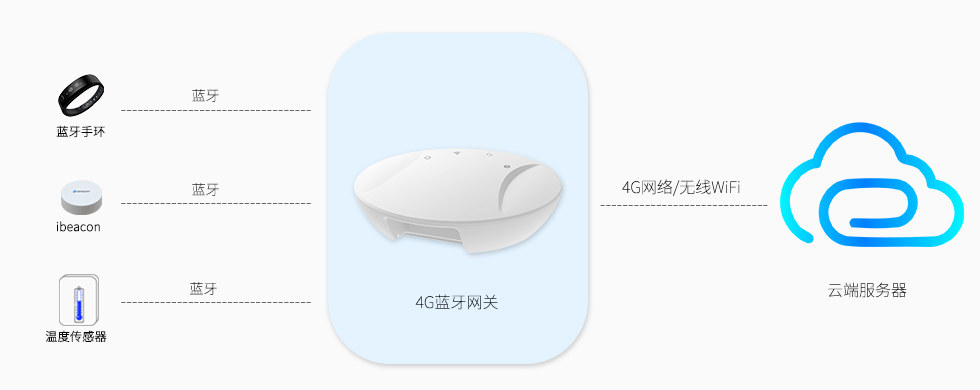

1，使用4G藍牙網關采集藍牙設備數據上報服務器（比如藍牙網關收集藍牙手環、溫濕度傳感器等的數據），如下圖所示；

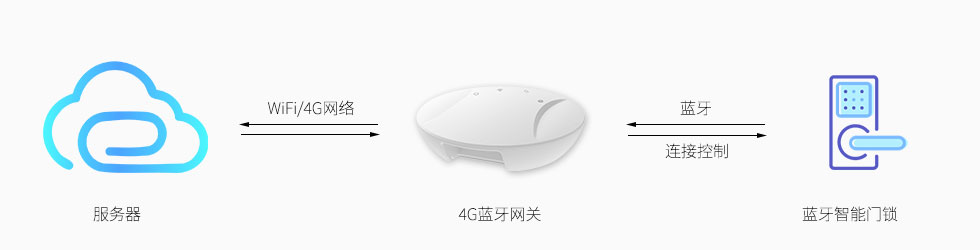

2，4G網關連接BLE藍牙設備實現遠程控制的應用；

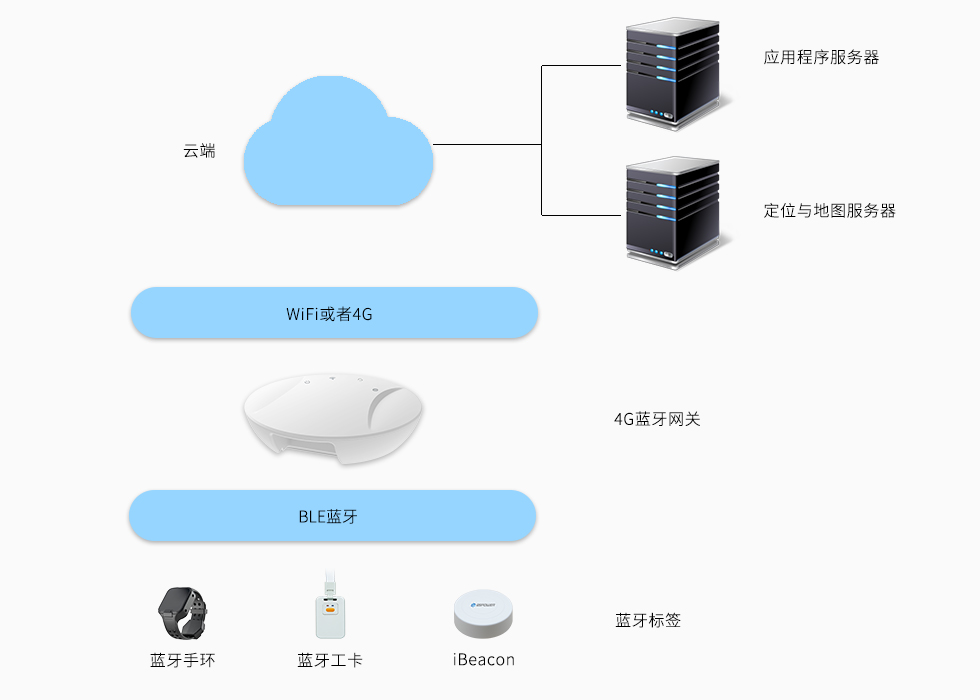

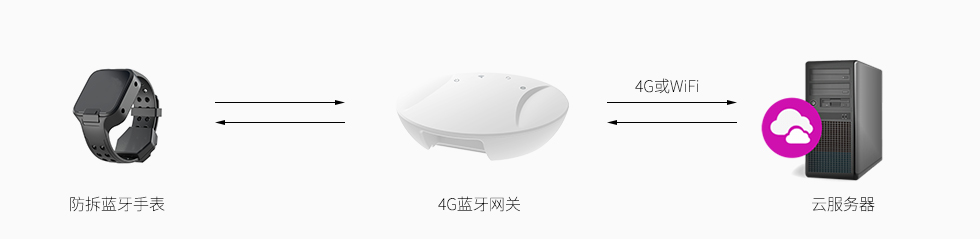

3，4G藍牙網關實時監測藍牙設備的報文，做存在性監測；
（1）VDB2605藍牙模塊每秒一次收集有關Beacon附近信息的信息，包括RSSI，MAC等。
（2）藍牙模塊通過UART串口將信標信息發送到WiFi模塊，每秒一次。
（3）WiFi模塊將Beacon信息傳送到指定的UDP服務器，并接受服務器返回的信息。
（4）UDP服務器分析并計算信標信息后，可以在首頁顯示信標位置。訂單也可以傳送到WiFi模塊，然后發送到藍牙模塊以開發不同的功能（例如：照明燈具和燈具等）。

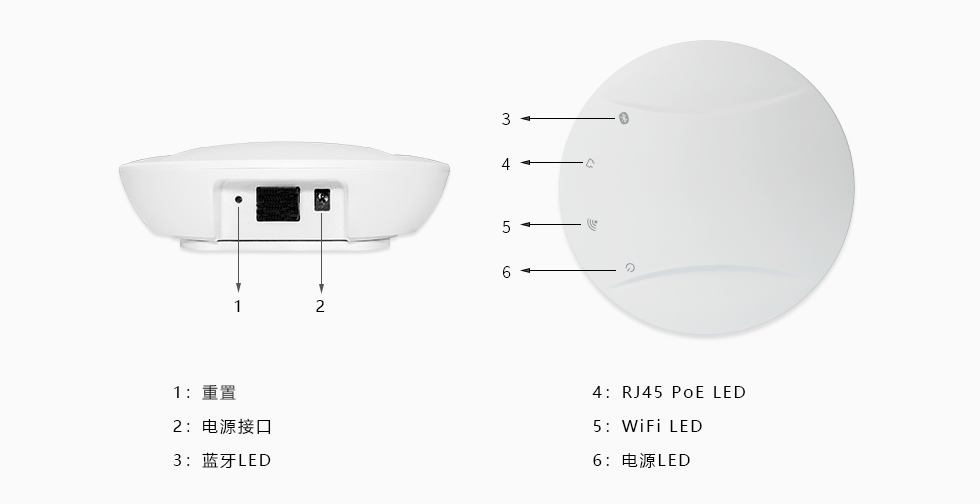

六、網關的接口定義
（1）電源端口
VDB2605電源接口支持DC_5V輸入，輸入電壓范圍3.5-5.5V，電流大于1000mA。電壓接口采用DC-005電源插座，電源座孔徑為5.5mm。針直徑為2.1毫米，為正。
備注：5V電源適配器的輸入電壓為AC100-240V和50/60Hz，輸出電壓為5V/2A。電源連接器內部為正，外部為負。
（2）重置
按下復位按鈕超過5秒后，VDB2605的WiFi部件將恢復出廠設置。
（3）LED
電源LED在通電時常亮
連接到WiFi 1-2秒后，WiFi LED常亮
電源打開后藍牙LED閃爍
七、藍牙網關出貨清單
| 名稱 | 型號 | 數量 |
| 藍牙網關 | VDB2605 | 1 pcs |
| 5V適配器 | BSF-008 | 1 pcs |
八、購買4G藍牙網關
親可以在阿里巴巴（1688）搜索“微能信息”進入官方阿里店鋪，使用淘寶賬號登錄即可購買
提示：店鋪標價僅供參考，實際價格以銷售提供的報價單為準哦！
說明：微能信息支持出貨無絲印/無LOGO的藍牙網關；也支持定制帶LOGO或絲印的藍牙網關。
九、藍牙網關選型
請點擊以下產品圖片，進入相應的網關詳情頁進行選型。
|
|
|
|
|
|
|
|
十、藍牙網關相關閱讀
更多4G藍牙網關VDB2605的相關應用信息可咨詢網站客服。
