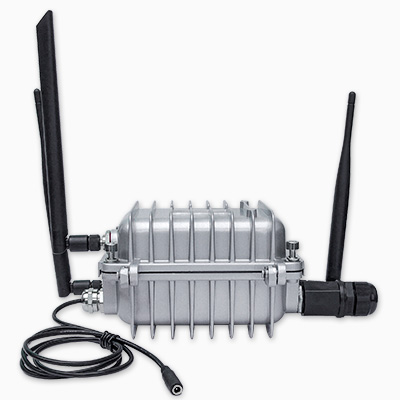

防爆藍牙網關VDB2607(雙頻WiFi+藍牙5.0)

VDB2607防水/防塵/防爆，室外環境易于安裝使用。網關集成藍牙5.0、2.4G/5G雙頻WiFi、4G/5G（支持升級）通信模塊，支持4G網絡、WiFi、以太網3種聯網方式上報數據。藍牙信號可覆蓋200米！
尺寸：長: 153mm, 寬: 137, 高: 97
瀏覽次數：2450

規格書下載

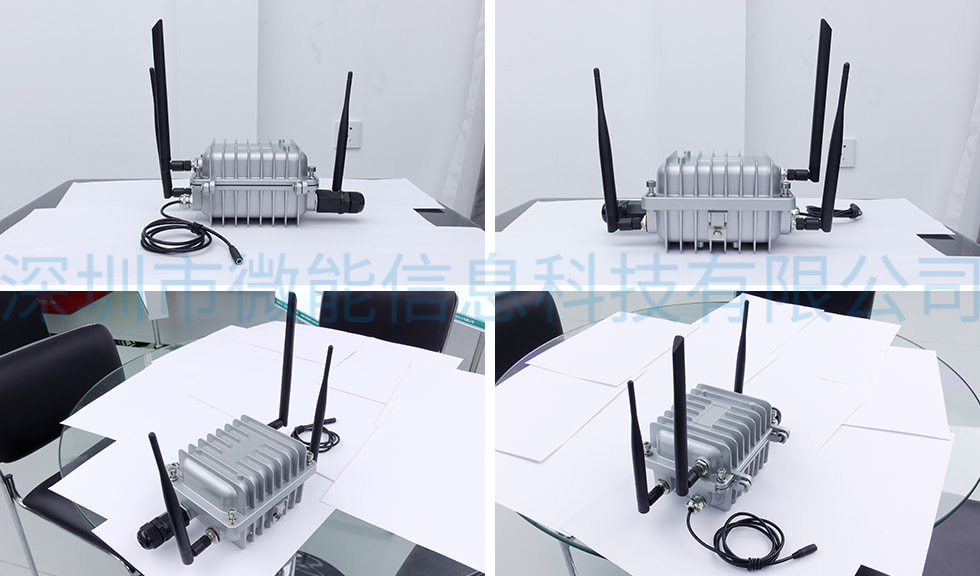

一、防水防爆藍牙網關VDB2607（2.4G/5G雙頻WiFi+藍牙5.0+4G通信）

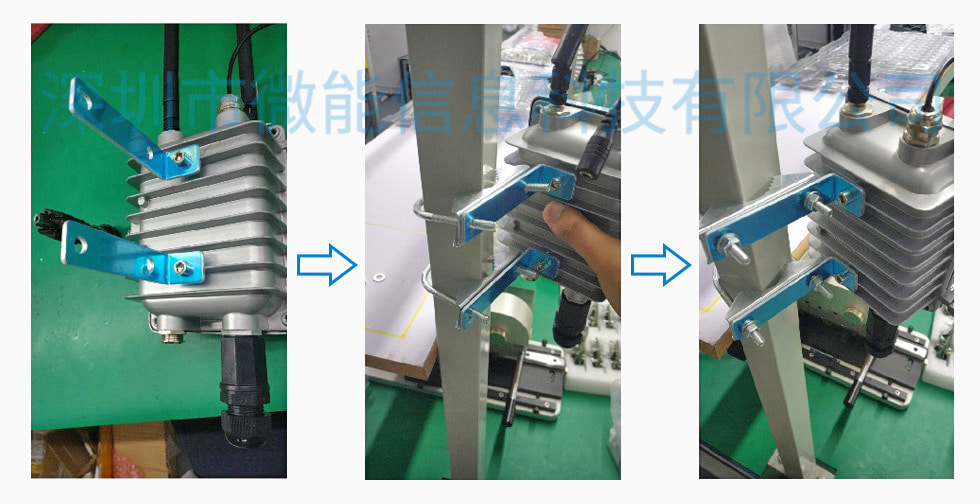

藍牙網關VDB2607是一款在室外/戶外使用的智能藍牙網關，網關配置了防塵、防水、防爆外殼，適應室外嚴酷的工作環境。網關配置了方便易用的安裝附件，適用于室外各類場景的安裝和使用。

VDB2607基于藍牙5.0研發，集成BLE藍牙5.0、2.4G+5G雙頻WiFi無線通訊協議。采用PoE交換機或DC直流電源供電。

VDB2607是一個藍牙網關系列，一共分為3個細分子型號，按天線類型區分如下：

天線類型1：網關配置3根天線，無LTE天線，不支持LTE（移動網絡）；

天線類型2：網關配置4根天線，具有LTE天線，不支持POE。網關支持4G/5G（LTE-TDD/LTE-FDD）無線通信模塊進行數據上傳；

天線類型3：網關配置4根天線，支持POE（包括供電），不具有DC供電。網關支持4G/5G（LTE-TDD/LTE-FDD）無線通信模塊進行數據上傳。

VDB2607支持BLE藍牙5.0，擁有高達8dBm的廣播發射功率，可實現超長距離覆蓋，空曠無遮擋環境下可覆蓋150米！VDB2607的藍牙數據速率高達2Mbps，廣播包可以容納更多的數據信息。以太網/ WiFi數據速率高達100Mbps/580Mbps，可實現高速數據傳輸。

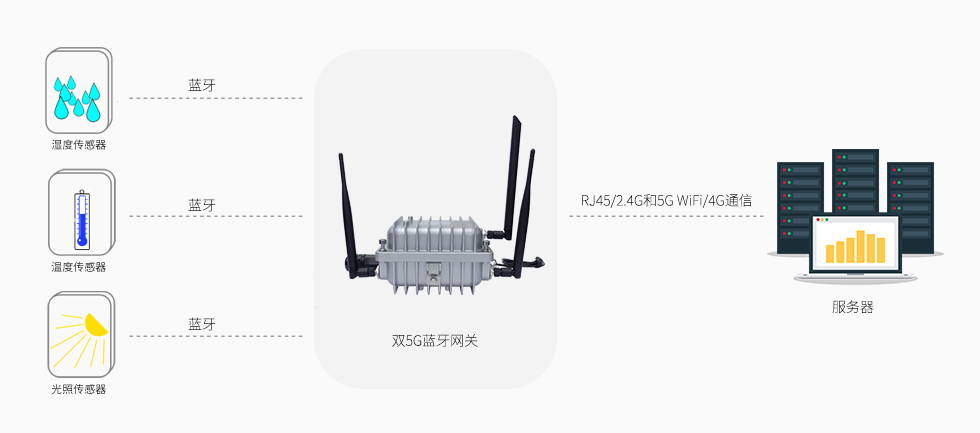

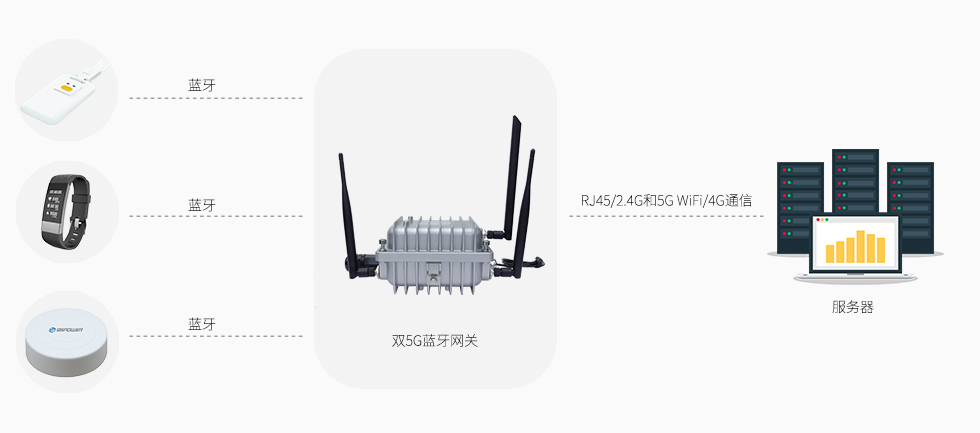

VDB2607可以在服務器和客戶端BLE設備之間提供更快的數據傳輸。應用方面，比如遠程控制BLE藍牙設備，采集BLE藍牙設備廣播的數據，通過以太網/WiFi/4G/5G網絡將數據上傳到云端服務器。

二、防爆藍牙網關VDB2607接口定義：

天線類型1：3個天線，不支持LTE，接口如下定義：

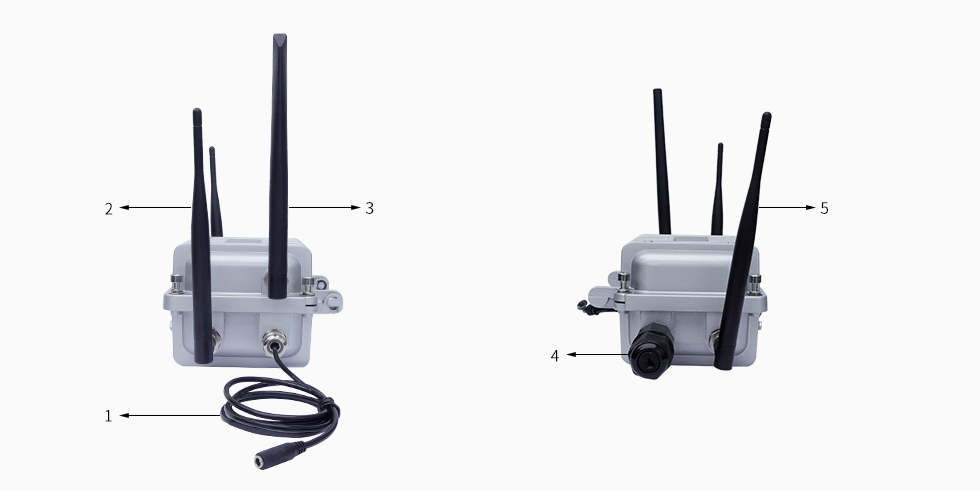

1、DC_DC電源接口（φ3.5mm）；

2、2.4GHz WiFi天線

3、5GHz WiFi天線

4、RJ45接口(WAN/LAN接口和POE供電接口);

5、BLE藍牙天線

天線類型2：4個支持LTE的天線，但不支持POE

上圖中的4：RJ45接口被拆除，并被LTE天線代替（與天線類型1相比）

天線類型3：4個具有POE的天線，但不支持DC

上圖中的1：DC_IN被拆除，并被LTE天線代替（與天線類型1相比）

（1）VDB2607網絡接口支持CAT-5/CAT-5E傳輸數據和POE電源(電壓范圍44~ 57V)。這個網絡接口根據網關的工作模式可以自動切換為WAN口或者LAN口。

工作模式	網絡接口
AP Client模式	LAN
Getway模式	WAN

（2）電源端口VDB2607電源接口支持直流輸入，輸入電壓范圍為4.5V至5.5V，電流大于1000mA。電壓接口采用直流電源插座，電源座孔徑為3.5mm。針頭直徑為1.35毫米，為正值。

備注：5V電源適配器的輸入電壓為AC 100-240V和50 / 60Hz，輸出電壓為5V 2A，電源連接器內部為正極，外部為負極。

（3）重置VDB2607內部有一個重置按鈕。按下重置按鈕超過5秒鐘后，VDB2607 WiFi單元將恢復為出廠設置。

（4）LED VDB2607中有四個LED燈：

* 開機時電源LED正常點亮；

* 連接時網絡指示燈正常點亮；

* WiFi指示燈在連接1-2秒后正常點亮；

* 通電后，藍牙LED閃爍。

三、網關內部模塊

藍牙網關VDB2607除了集成（2.4G+5G）WiFi，藍牙5.0等無線通訊協議外，還預留了相應的接口，支持硬件升級，zigbee和5G LTE移動通信模塊升級。

四、防爆藍牙網關特征

* 基于BLE藍牙5.0，采用Nordic超低功耗nRF52840芯片開發；

* 藍牙數據傳輸速率最高可達2Mbps；

* 空曠無遮擋的環境下，藍牙可覆蓋150米范圍；

* 藍牙角色：支持同時多角色，支持廣播（從機）、掃描（主機）、連接；

* 設備過濾：支持多種過濾方式，包括信號量值RSSI、設備名稱、Beacon UUID等；

* 藍牙協議：可掃描，可連接；

* 藍牙網關集成掃描和連接，可掃描采集數據，也可以連接控制藍牙設備。兩類常見客戶應用如下：

（1）采集數據：采集ble藍牙設備的廣播數據，1臺藍牙網關每秒可以掃描抓取200臺藍牙設備廣播數據包上報至指定的服務器；

（2）連接控制：1臺藍牙網關至多可連接控制20臺藍牙設備（推薦連接7臺），進行雙向（上行和下行）數據傳輸，比如控制藍牙智能門鎖的開關、控制藍牙燈具的開關等。

* WiFi支持IEEE802.11b、IEEE802.11g、IEEE802.11n、IEEE802.11ac標準協議；

* 通訊協議：網關支持TCP/IP、UDP、MQTT協議；

* 數據格式：與服務器通信的數據類型為JSON格式；

* WiFi數據傳輸速率最高可達580Mbps；

* 支持4G網絡通信（LTE-TDD/LTE-FDD，選用支持4G通信網絡的子型號）；

* 支持POE開關電源或者5.0V適配器電源供電；

* VDB2607配置一個WAN/LAN可自動切換的網絡端口；

* 數據上傳方式：4G網絡、WiFi網絡、或者以太網；

* 支持升級藍牙固件和WiFi固件；

* 具有防水、防爆、防塵功能，適用于室外惡劣的工作環境；

* 網關符合RoHS、FCC、CE認證標準；

五、藍牙網關參數表

尺寸	長: 153mm, 寬: 137, 高: 97
網關供電電壓	DC4.5V-12.0V 、POE Switch up to 57V
網關工作電流	300mA@5V
網關工作溫度	-20℃~70℃
接口	WAN接口和電源接口
網關的WiFi部分
WiFi 標準	IEEE 802.11ac,IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
數據傳輸速率	IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
	IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n : MCS0~MCS7 @ HT20/ 2.4GHz band MCS0~MCS7 @ HT40/ 2.4GHz band MCS0~MCS9 @ HT40/ 5GHz band
	IEEE 802.11ac: MCS0~MCS9 @ VHT80/ 5GHz band
靈敏度	VHT80 MCS9 : -60dBm@10% PER(MCS9) /5GHz band
	HT40 MCS9 : -63dBm@10% PER(MCS9) /5GHz band
	HT40 MCS7 : -70dBm@10% PER(MCS7) /2.4GHz band
	HT20 MCS7 : -71dBm@10% PER(MCS7) /2.4GHz band
	54M: -76dBm@10% PER
	11M: -88dBm@ 8% PER
發射功率	IEEE 802.11ac: 13dBm @HT80 MCS9 /5GHz band
	IEEE 802.11ac: 16dBm @HT80 MCS0 /5GHz band
	IEEE 802.11n: 14dBm @HT20/40 MCS7 /5GHz band
	IEEE 802.11n: 16dBm @HT20/40 MCS0 /5GHz band
	IEEE 802.11n: 16dBm @HT20/40 MCS7 /2.4GHz band
	IEEE 802.11g: 16dBm @54MHz
	IEEE 802.11b: 18dBm @11MHz
無線安全	WPA/WPA2, WEP, TKIP, and AES
網關的工作模式	WiFi支持Bridge、Gateway、AP Client三種工作模式
網關的藍牙部分
藍牙版本	Bluetooth ? 5.0
藍牙數據傳輸速率	Uncoded：1Mbps/2Mbps，Coded：125kbps(S=8)/500kbps(S=2)
無線安全	AES硬件加密
掃描距離	100米
發射功率	發射功率從-20dBm——+8dBm（4dB步長）
