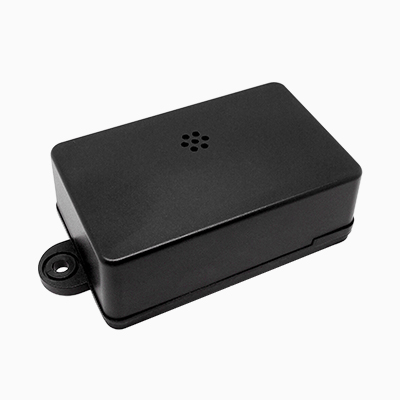

藍牙傳感器信標VDB1611（溫濕度/加速度）

傳感器信標VDB1611集成溫濕度傳感器、加速度計，Nordic nRF52810方案。采集環境溫濕度數據，或加速度數據，基于BLE藍牙廣播協議（iBeacon、Eddystone）把數據廣播出來，通過藍牙網關掃描采集，然后上傳云端。
尺寸：72*45*26mm（長度*寬度*高度）
瀏覽次數：1135

規格書下載

一、藍牙傳感器信標介紹

藍牙傳感器信標VDB1611是深圳市微能信息科技有限公司（95POWER）開發的一款集成加速度和溫濕度傳感器的藍牙信標。其廣播協議符合藍牙BLE 廣播協議，包括iBeacon（Apple）和Eddystone（Google）兩種協議。

傳感器信標VDB1611通常被安裝在一個合適的位置，實時采樣環境溫濕度數據、加速度信息，并周期性地向它的周圍環境進行廣播。藍牙網關掃描采集VDB1611的溫濕度、加速度數據，上傳到云端。VDB1611可以通過微能信息科技提供的手機APP進行連接，并修改傳感器信標的廣播參數。

藍牙傳感器信標VDB1611基于Nordic nRF52810芯片開發，配置了3軸加速度傳感器和溫濕度傳感器，可以實現將運動狀態，溫濕度信息廣播出來。

VDB1611用兩節5號電池（南孚Excell工業裝）串聯供電，方便更換電池。此外，接口方面，beacon VDB1611內部的PCB板上留有用于節省電量的開關、用于調試的燒錄口和一對UART串口。

二、VDB1611出貨清單

名稱	型號	數量	備注
藍牙傳感器信標	VDB1611	1個	頂部有開透氣孔，方便檢測環境中的溫濕度數據
電池	SIZE AA(5號)	2個	南孚電池Excell工業裝，2600mAh

三、VDB1611特征

（1）低功耗

（2）采集加速度信息、環境溫濕度數據

（3）應用靈活

（4）安裝便捷

（5）廣播覆蓋距離可達70米

（6）符合RoHS, FCC, CE標準

四、藍牙傳感器信標VDB1611參數

產品參數
尺寸	724526mm（長度寬度高度）
電池型號	Size AA（5號電池）
工作溫度	-20℃~70℃
傳感器參數
加速度傳感器	3軸，±2g/4g/8g/16g四檔可調
溫度傳感器	0%RH~100%RH（±2%RH）
濕度傳感器	-20℃~70℃（±0.2℃）
藍牙參數
無線標準	藍牙4.2/5.0
頻率范圍	2400MHz——2483.5MHz
數據速率	250kbps / 1Mbps / 2Mbps
調制技術	GFSK調制
無線安全	AES
傳輸功率	-20~+4dBm（4dBm遞增）
靈敏度	-93dBm at 1Mbps BLE
工作模式	藍牙從機模式

電池續航時間
廣播功率	覆蓋范圍	廣播間隔	電池使用時間
+4dBm	70米	100ms	0.8年
		200ms	1.6年
		500ms	3.7年
		1000ms	6.5年
+0dBm（默認設置）	50米（默認設置）	100ms	1.1年
		200ms	2.2年
		500ms（默認設置）	4.9年（默認設置）
		1000ms	8年

注明：

（1）VDB1611功耗數據僅供參考，當計算壽命大于電池壽命（5年）時，以電池壽命為準；

（2）加速度傳感器默認工作在中斷模式（運動后就會給出中斷），最后一次運動10s后認為進入靜止?fàn)顟B(tài)；

（3）溫濕度采樣頻率默認每分鐘采樣一次。

五、藍牙傳感器信標VDB1611軟件參數

深圳市微能信息科技有限公司（95POWER）為我們公司藍牙信標開發了用于配置參數的手機app：Skylab_xBeacon，包括安卓和蘋果IOS兩種版本，APP可聯系銷售獲取。

Skylab_xBeacon可以用于配置VDB1611的設備參數。用這款A(yù)PP去連接VDB1611，可以修改它的廣播頻率、功率，UUID, Major, Minor 和設備名稱等等參數。當VDB1611處于廣播狀態時這些參數將被廣播出來。軟件上可以分別修改ibeacon和Eddystone兩種模式對應的參數，具體如下所示，詳細的圖片化操作指引可以下載本頁面的產品使用說明書詳細查看。

（1）ibeacon模式下修改參數

開機——掃描beacon信標——連接beacon藍牙信標——配置介紹——修改beacon藍牙信標名稱——修改UUID——修改User service data——修改Major、Minor——修改參考校正功率——修改發射功率——修改beacon廣播間隔——修改beacon密碼等；

（2）Eddystone模式下設置參數

從ibeacon模式切換到Eddystone模式——Eddystone 配置頁面簡介——修改URL——修改Other Setting（包括選擇并設置UID信息；選擇并設置EID信息；選擇并設置TLM信息等）。

六、應用

（1）用作分布式傳感器，檢測溫度數據，濕度數據，加速度數據。通過藍牙網關傳到云端；

（2）作為藍牙信標，用于藍牙定位系統；

（3）信息推送，比如用在商超，推送商品優惠券等；

（4）用作身份識別；

（5）微信搖一搖，結合微信搖一搖可以做很多比如投票、簽到、紅包等；

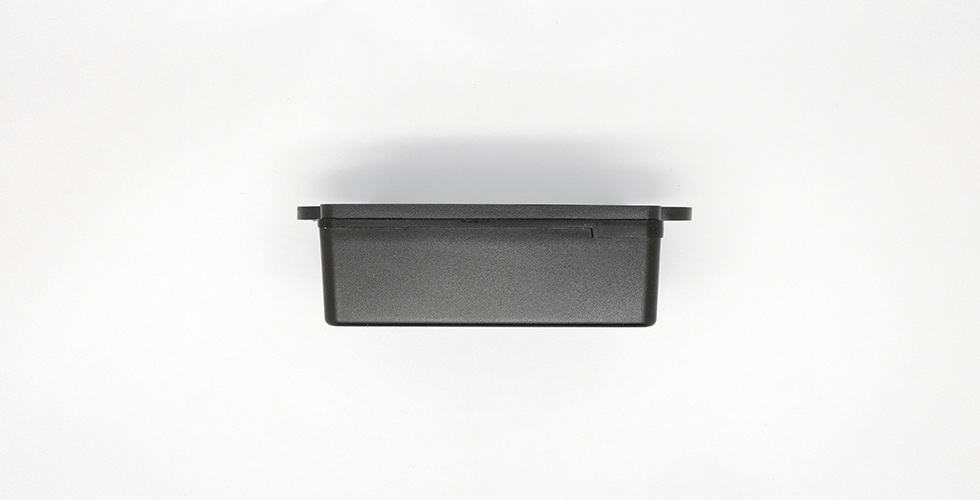

七、VDB1611藍牙信標實拍

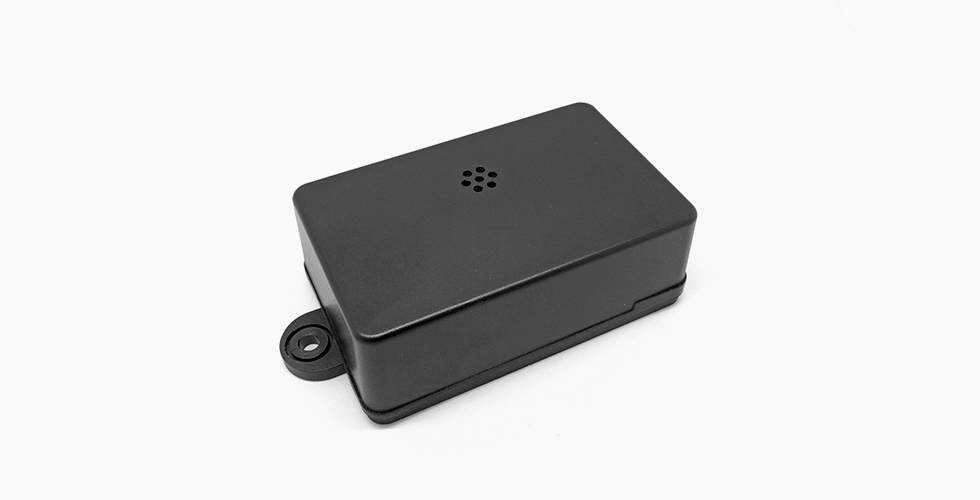

帶溫濕度傳感器的ibeacon VDB1611.jpg
