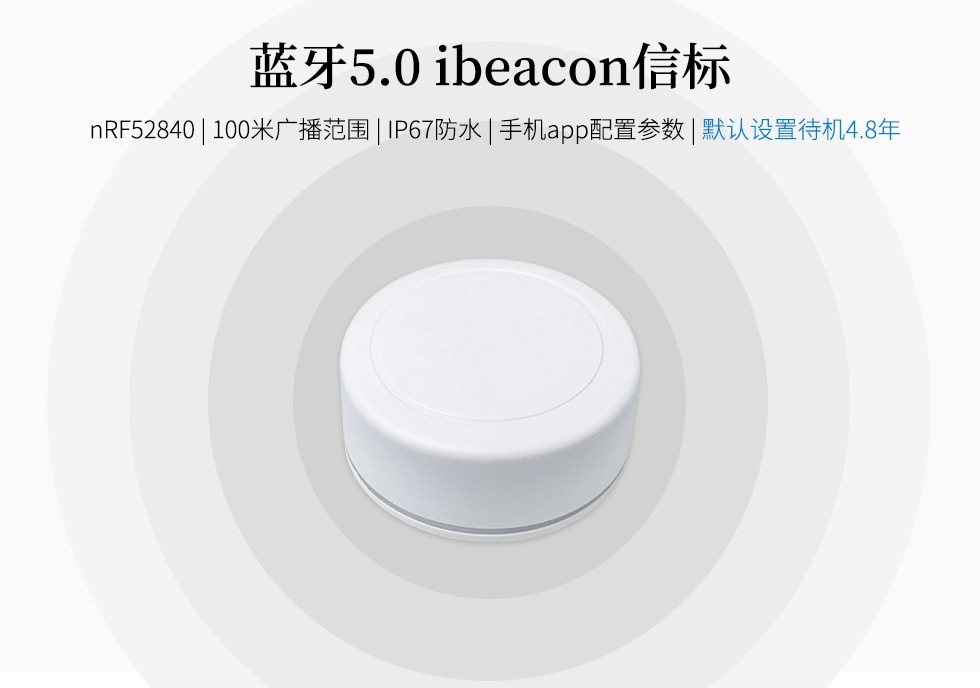

一、藍牙5.0 iBeacon VDB1617介紹

ibeacon VDB1617是一款擁有IP67級防水等級的藍牙5.0信標廣播設備，基于Nordic藍牙5.0芯片nRF52840開發。默認參數設置下，可待機使用4.8年。藍牙信標使用BLE低功耗藍牙廣播的方法，利用其支持的通用屬性配置文件在第37、38、39三個信道上連續發送無定向性的廣播包。其廣播內容可由我司研發團隊開發的手機APP“95POWER_xbeacon”讀取，包括UUID、Major、Minor、RSSI等信息。

二、VDB1617特征

*  廣播范圍最大可達100米 ;

*  IP67級防水防塵 ;

*  支持 iBeacon和Eddystone兩種工作模式 ;

*  配置2節ER14250高能量鋰亞電池；

*  低功耗設計，電池續航時間與VDB1617廣播參數有關，詳情見下表電池壽命 ;

*  有配套的手機APP配置參數 ;

*  3M膠安裝方式，安裝方便 ;

*  符合RoHS、FCC、CE認證標準 ;

*  體積小、重量輕、造型美觀 ;

三、ibeacon參數

四、電池壽命

其內部由2節ER14250電池供電，電池續航時間與VDB1617廣播參數有關。默認設置（500ms廣播間隔，0dBm廣播功率）下，可待機使用4.8年。詳細見下表。

 注：以上數據可能因環境不同而有所改變，且未計入電池?fù)p耗，僅供參考。

四、VDB1617應用

藍牙5.0 ibeacon VDB1617信標常用來做以下三類應用，

1，室內定位，常用在藍牙定位導航系統中，作為藍牙定位基站使用；

2，信息推送，用在商超、博物館、景區等場合，基于地理位置信息做信息推送；

3，身份識別，常見的就是藍牙beacon考勤簽到打卡這類應用。

五、設備出貨清單

六、手機app配置iBeacon的參數

深圳市微能信息科技有限公司研發團隊針對我司的ibeacon系列產品開發了配套的手機app——“SkyBeacon”，包括支持安卓系統的app和支持蘋果iOS系統的APP，用以配置VDB1617的參數。 用這款A(yù)PP 連接VDB1617后，可以方便地修改它的UUID, Major, Minor 和設備名稱，廣播間隔，發射功率等參數。當VDB1617開機處于廣播狀態時，這些設置好的參數將被廣播出來。使用App配置iBeacon VDB1617的方法如下：

Beacon VDB1617支持ibeacon和Eddystone兩種模式，下面分兩種模式來說明配置的方法。

（一）beacon VDB1617在iBeacon模式下參數配置教程

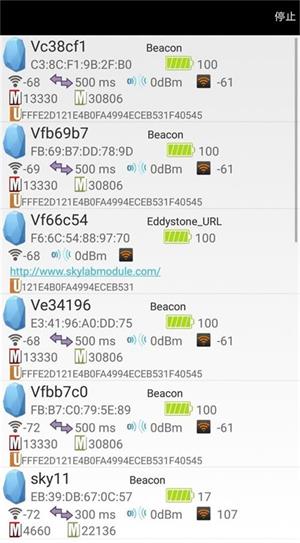

第1步：安裝手機APP，并打開app掃描ibeacon信標。

打開 APP，如果手機提示打開藍牙，請?jiān)试S，手機自動開始掃描周圍的藍牙信標（圖1）；

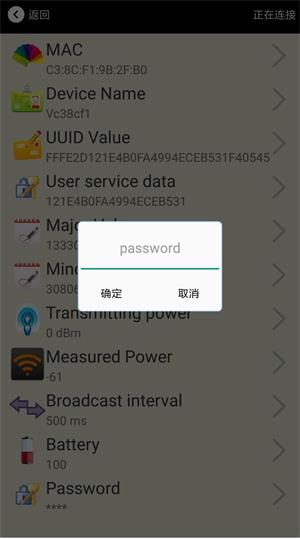

第2步：使用app連接藍牙5.0信標VDB1617。點擊要連接的藍牙信標，30 秒內輸入密碼，即可獲得操作權限(出廠密碼:1234)（圖2）；

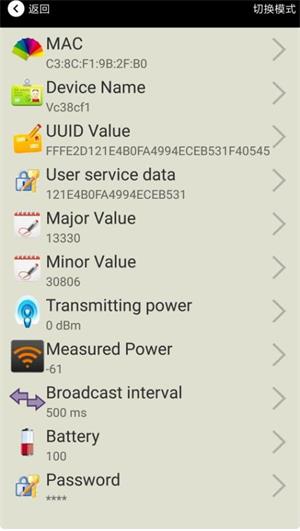

第3步：app里面的ibeacon參數介紹如下（圖3）；

MAC：ibeacon的MAC地址

Name：所選ibeacon藍牙信標的名稱 。

UUID：按照ISO/IEC11578:1996標準的128位標識符(16字節)User service

data：用戶數據，24個16進制數字

Major：16位標識符(0-65535)

Minor：16位標識符(0-65535)

Measured Power：距離1米時的參考信號強度

Transmit Power：VDB1617發射功率

Advertise Interval：VDB1617廣播間隔

Battery Level：VDB1617電池電量

Password：VDB1617密碼（默認1234）

配置好信息后，藍牙連接斷開，配置將生效。

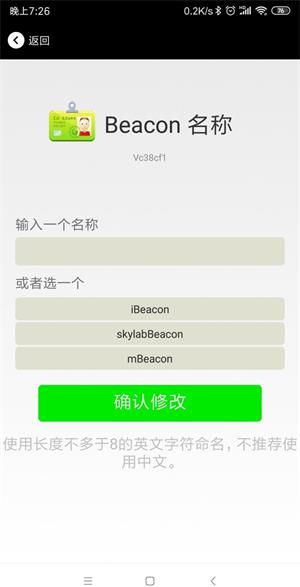

第4步：修改藍牙ibeacon信標名稱。

點擊“Beacon 名稱”，出現以下UI界面，然后在“輸入一個名稱”框中輸入長度小于12位的英文字符名稱作為beacon  VDB1617 的設備名稱（圖4）；

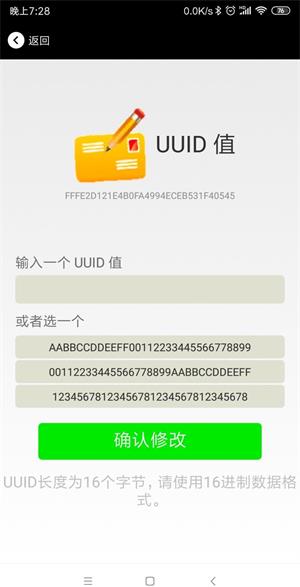

第5步：修改ibeacon的UUID。

點擊“UUID值”，出現以下UI界面，然后在“輸入一個UUID值”框中輸入一個32個字節的十六進制的字符串作為VDB1617的UUID（圖5）；

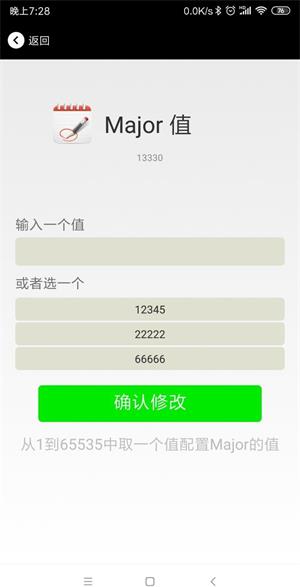

第6步：修改beacon的Major值

點擊“Major”，出現如下界面，設置 0~65535之間的數值作為為設備的 Major 值（圖6）

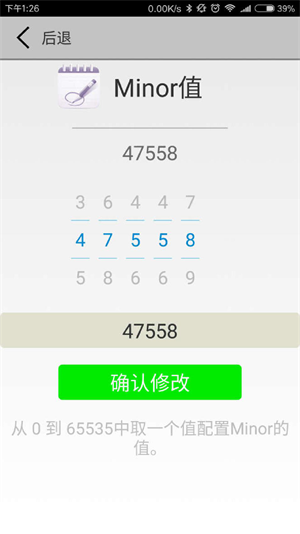

第7步，修改beacon VDB1617的Minor值

點擊“Minor 值”，出現下圖界面，設置一個 0~65535 之間的數值做為設備的 Minor 值。

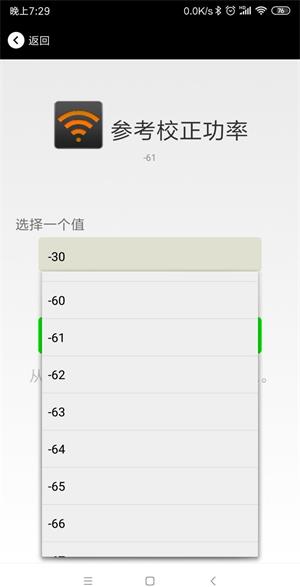

第8步：修改beacon的參考校正功率

點擊“參考校正功率”， 出現下圖界面，設置離 VDB1617 一米遠處的參考功率，可調范圍-100dBm~-30dBm,默認為-61dBm。該值的含義為，當設備接收到 VDB1617 廣播信號的信號強度為-61dBm 時，此時設備離 VDB1617 大約為1 米。

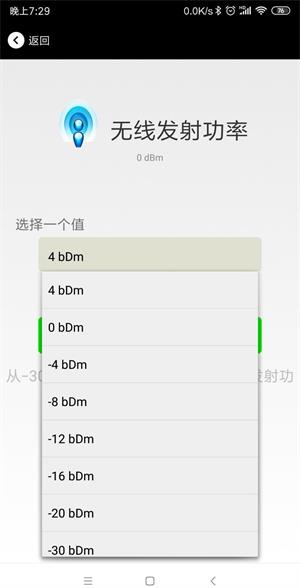

第9步：修改ibeacon的發射功率

點擊“無線發射功率”，出現下圖界面，設置 VDB1617 發射功率，功率可設置為：

-30dBm、-20dBm，-16dBm，-12dBm， -8dBm， -4dBm, 0dBm, 4dBm和 8dBm。默認是 0 dBm。（圖9）；

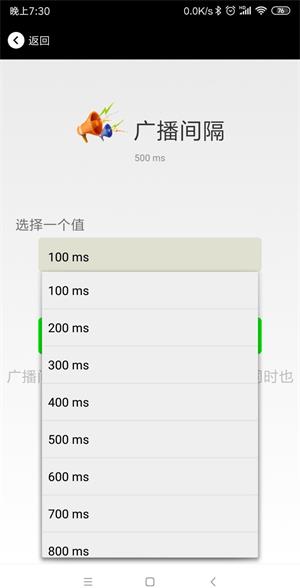

第10步：修改ibeacon的廣播間隔

點擊“廣播間隔”出現如下UI界面，設置廣播間隔，廣播間隔可以設置為 100ms、200ms、300ms、400ms、500ms、600ms、700ms、800ms、900ms 和 1000ms。默認為 500ms（圖10）；

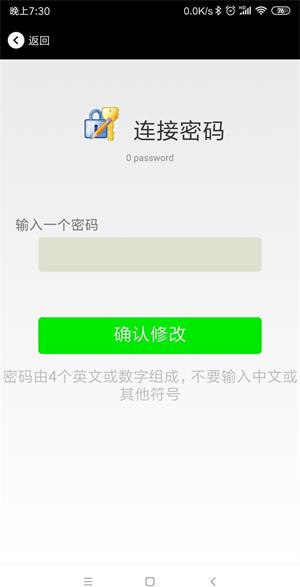

第11步：修改ibeacon的連接密碼

點擊“連接密碼”，出現下圖界面，在“修改連接密碼操作”下面方框內輸入 4 個英文字符做為連接密碼。默認為1234（圖11）

（二）藍牙5.0 beacon VDB1617的Eddystone模式下參數配置教程如下

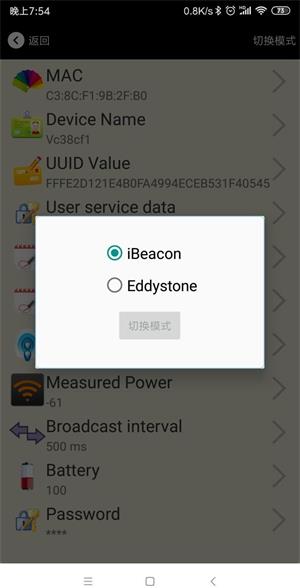

第1步：從ibeacon模式切換至Eddystone模式。點擊右上角切換模式字樣，出現模式選擇窗口。

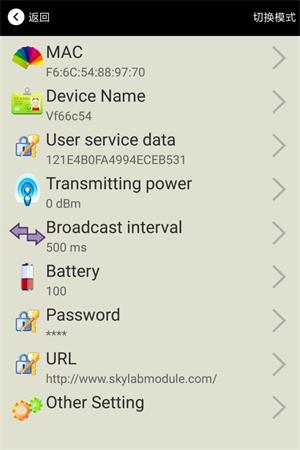

第2步：VDB1617在Eddystone模式下的配置頁面說明

1、 MAC：設備藍牙地址，不可以修改。

2、 Device Name：VDB1617 被 APP 掃描時，APP 上顯示的名稱(長度少于 12 位的英文字符)

3、 User Service data:VDB1617 被掃描時，廣播中用戶自定的數據。

4、 Transmitting power：VDB1617 發射功率及設置。

5、 Broadcast interval：VDB1617 的廣播間隔及配置

6、 Battery ：VDB1617 設備電量

7、 Password:設備 app 登錄密碼修改。

8、 URL:修改 Eddystone 中的 Frame 字段信息，默認為 URL 格式信息，可由 other setting 選擇其它格式。

9、 other setting：Eddystone 中的 Frame 字段信息格式選擇。

選擇和設置 Eddystone 中的 Frame 字段信息格式和對應的信息，可以設置為 URL、UID、EID、TLM 等格式，

斷開連接后生效。

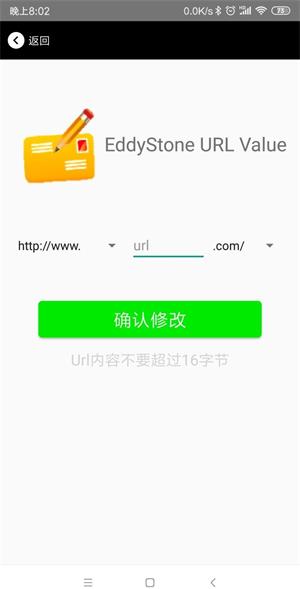

第3步：選擇設置URL信息。設置需設定的URL信息，最大16個字符。

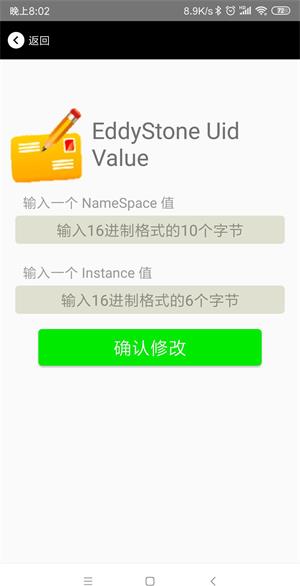

第4步：選擇設UID信息。分別設置NameSpace（10 字節）和Instance（6字節）

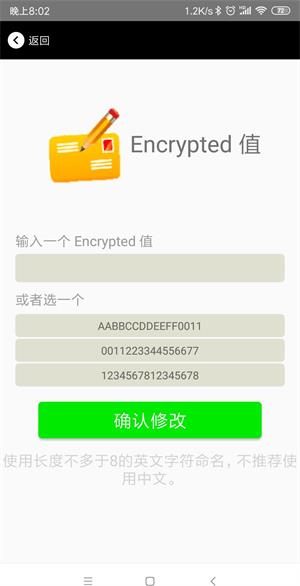

第5步：設置EID信息。設置EID信息，最大8字節。

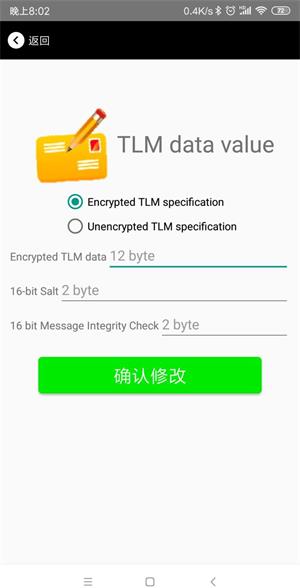

第6步：選擇設置TLM。

七、購買Beacon VDB1617

親可以在阿里巴巴（1688）搜索“微能信息”進入官方阿里店鋪，使用淘寶賬號登錄，支付寶賬號購買。

提示：店鋪標價僅供參考，實際價格以銷售提供的報價單為準哦！

說明：微能信息支持出貨無絲印/無LOGO的藍牙信標；也支持定制帶LOGO或絲印的藍牙信標。
