一、UWB基站簡介

UWB基站VDU2506是深圳市微能信息科技有限公司（95power）推出的符合新煤安（煤礦井下人員定位系統安全）認證標準的高精度定位基站。VDU2506基于Decawave的UWB芯片方案開發，支持TOF定位算法，用在UWB定位系統中，定位精度小于30厘米，常用在煤礦、礦井、隧道、管廊、礦洞等場景，配合UWB標簽終端產品，做人員定位、車輛定位、設備定位。

VDU2506在傳輸數據時，支持上行和下行。VDU2506在解析uwb標簽的測距信息的同時，也可以下發指令信息包給uwb標簽，從而實現雙向報警，電子圍欄，防撞預警等功能。

（1）VDU2506支持TOF（TWR）多組雙向測距，基站與基站之間雙向測距的距離能達到1000米（1km）。

（2）VDU2506使用2級PA和1級LNA增強射頻收發性能，使得此uwb基站的覆蓋半徑范圍更廣。無遮擋環境下，VDU2506的覆蓋半徑達到400米+，定位精度也更高更穩定。

（3）數據上傳方式：支持兩種方式，一種是100M以太網上傳數據，另一種是無線WiFi上傳（VDU2506的WiFi設置詳情，請下載此頁面VDU2506的產品規格書）。

（4）VDU2506支持插裝最大64GB的符合SD-XC(class10)協議標準的SD內存卡（或者TF卡）來擴展數據存儲功能，在內部PCB板上有設計添加卡槽。在通訊網絡斷開的情況下，VDU2506可以將獲取的定位數據信息存儲在本身安裝的內存卡內，這樣實現斷網時的長時間離線數據存儲，方便查詢歷史軌跡。具體存儲時間長短可以自定義設置。

（5）VDU2506擁有IP66級防水防塵結構設計，可輕松應用與室外惡劣的淋雨環境中做人員定位。

（6）此UWB基站默認采用POE供電、直流電源供電（默認二選一）。減少電源線的布局，降低了施工難度。

二、uwb基站VDU2506的PCBA板

（1）uwb基站VDU2506的PCBA板支持串口轉USB功能，方便調試應用；也支持TTL轉485串口功能，方便接到工控機調試；同時也帶網口和WiFi上網功能，可以使用TCP/IP、UDP協議測距數據透?jìng)鞯椒?wù)器上，方便組網調試TWR定位系統；

（2）VDU2506的PCBA板也可以直接安裝到客戶的主機中，支持客戶做二次開發或定制化需求；

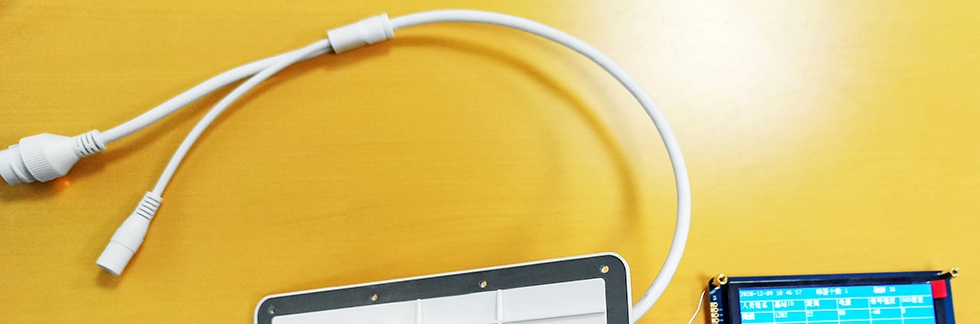

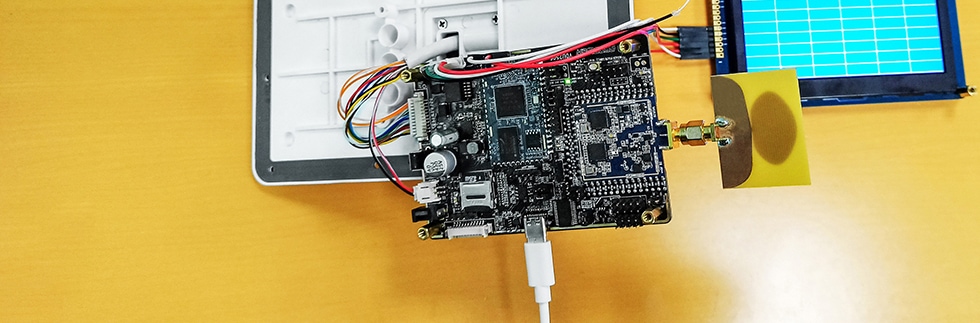

（3）我司可有償提供4.3寸顯示屏選件和測距結果演示軟件，如下圖所示；同時可以提供通過疊板的方式增加測距模塊及其演示軟件，此舉可以提高測距穩定性或者用來判斷標簽的方向。

說明：深圳市微能信息科技有限公司既出售成品的uwb基站VDU2506，也出售uwb基站PCBA板卡供客戶做產品集成。

三、10公里超遠距離測距uwb基站

uwb基站廠家——微能信息科技不斷創新，推出10公里超遠距離測距uwb基站，外觀如下圖所示，有需要的用戶可以咨詢微能信息科技客服哦！

10公里超遠距離測距uwb基站，默認配置了鑄鋁金屬防爆防水外殼、玻璃鋼防爆遠距離天線。適合火車動車鐵軌上的檢修車輛測距、定位。目前已為客戶提供的超遠距離測距應用如下：

1、火車鐵軌上的檢修車輛，包括行駛過程中的高精度定位測距；

2、火車、動車進站前的測距和定位。

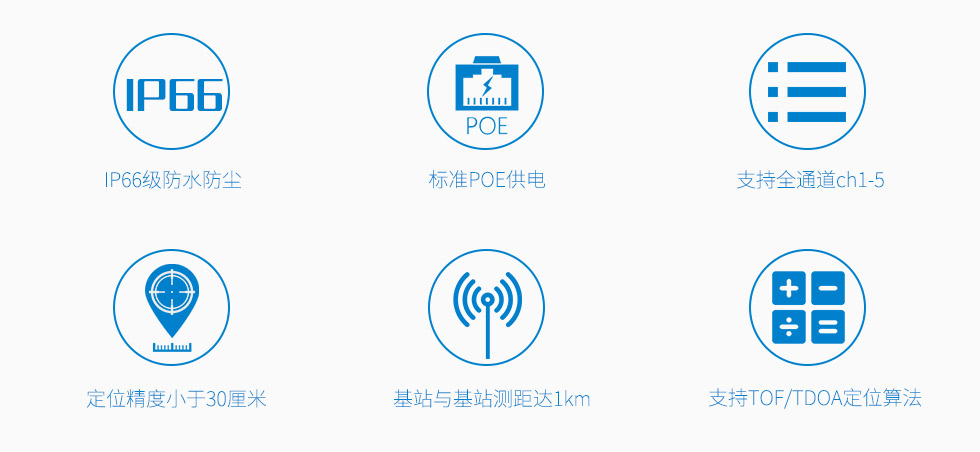

四、基站六大特征

五、基本參數

六、安裝UWB基站

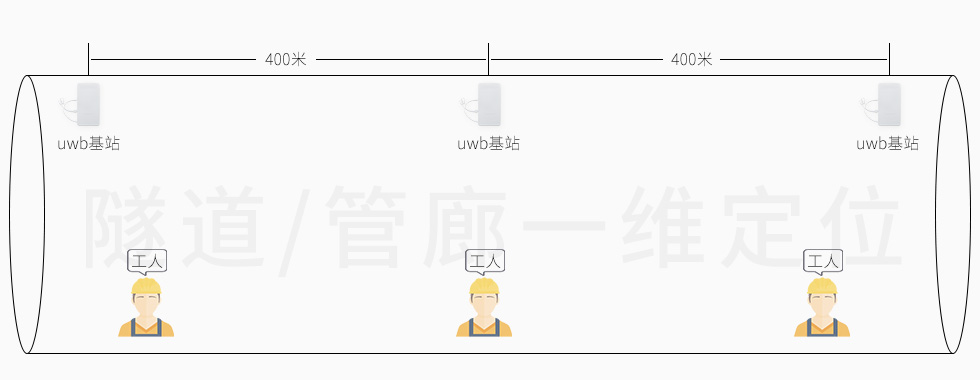

UWB基站VDU2506用在隧道、煤礦、管廊等狹長的定位場景，可對人員、車輛、物資等進行精準定位。如果隧道比較長，空曠無遮擋環境下，每隔400米內安裝1個VDU2506，即可對uwb標簽（人員）進行精準定位，定位精度小于0.3米。如下圖所示。

如果隧道不長，可以考慮安裝超遠距離UWB定位雙基站VDU2506D，無遮擋環境下，安裝1個VDU2506D即可對UWB標簽進行精準定位。

如果有防爆/隔爆要求，可以考慮安裝隔爆UWB基站VDU2613。

七、應用場景

UWB基站VDU2506擁有IP66級防水防塵等級，可以用于室內環境和室外環境，用來做高精度測距和定位。

1，UWB基站VDU2506常用于隧道、管廊、煤礦、礦井等場合做人員定位、車輛定位、設備定位，動態定位和靜態定位精度小于0.3米。將UWB基站安裝在隧道、管廊的墻面、抱柱等固定即可。

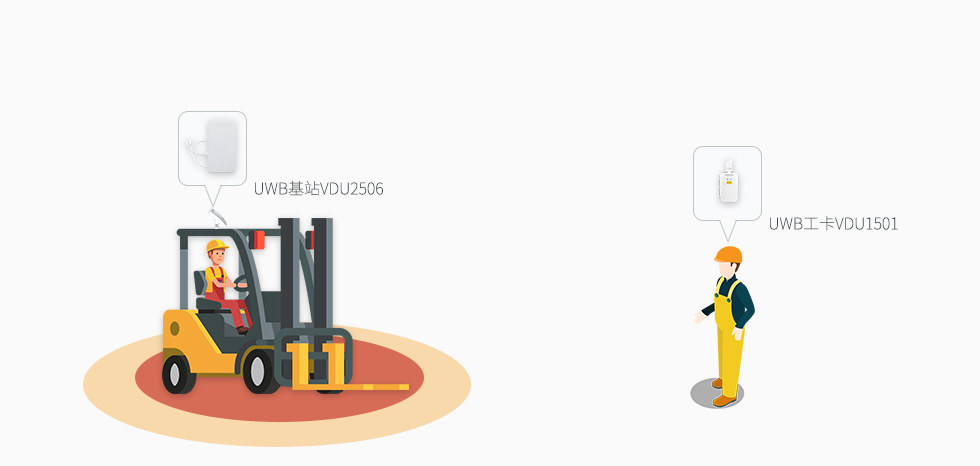

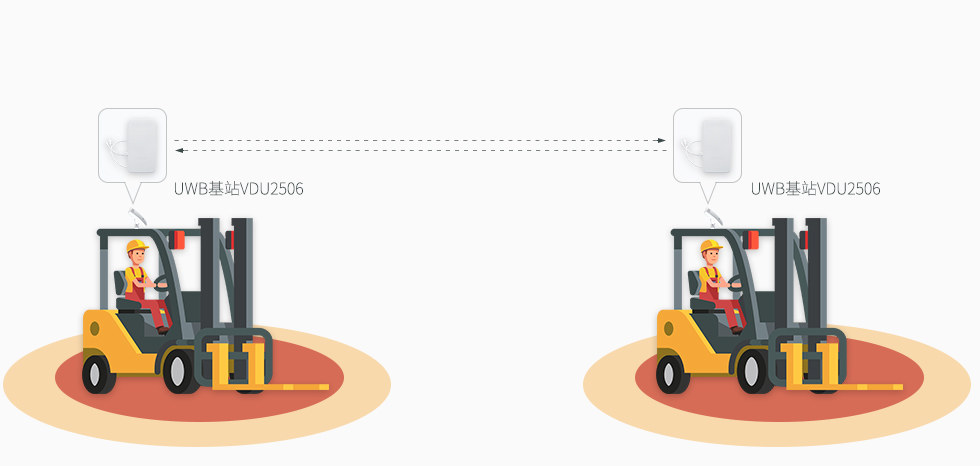

2，UWB基站VDU2506用于TOF多組雙向測距_叉車防撞解決方案

詳情點擊：UWB基站VDU2506用于人員與叉車、叉車與叉車防撞預警解決方案

（1）叉車與叉車之間的防撞預警，測距精度小于30厘米；

（2）叉車與人員之間的防撞預警，測距精度小于30厘米；

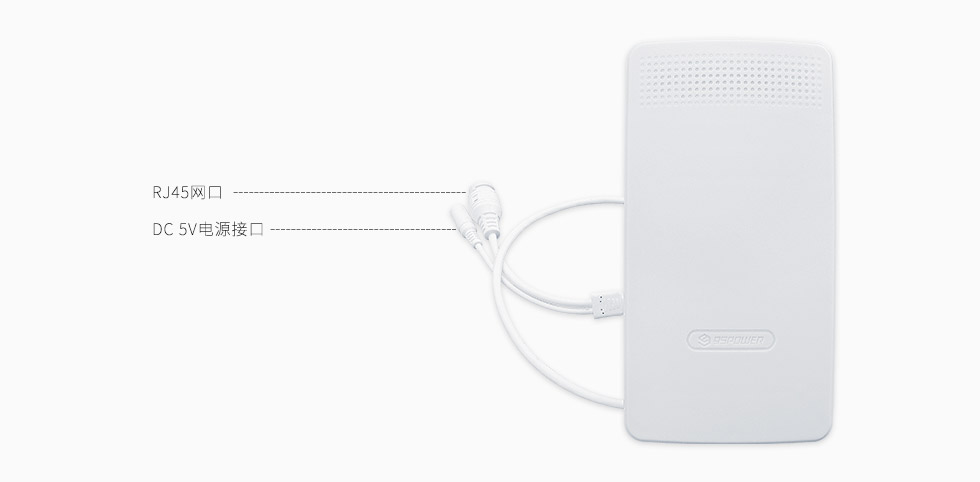

八、UWB基站接口

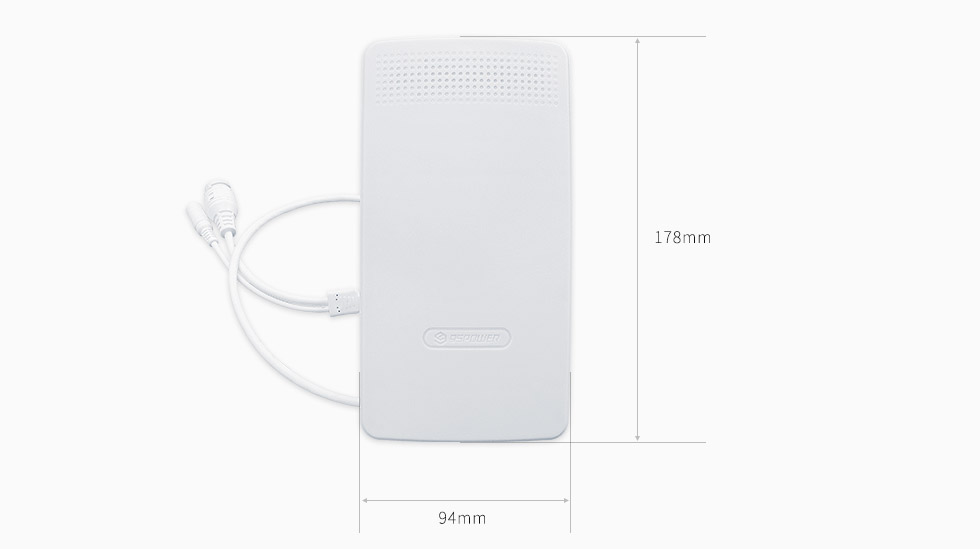

九、基站尺寸

十、安裝方法

（一）安裝要求

1，uwb基站VDU2506的安裝高度需要離地面2.5米以上；

2，多個uwb基站之間的部署間距取決于uwb標簽和uwb基站的發射功率。

若是單級PA最大增益時，兩個uwb基站之間的部署間距可以到200米；

若是兩級PA最大增益時，uwb基站與基站之間的部署間距可以擴展到500米。

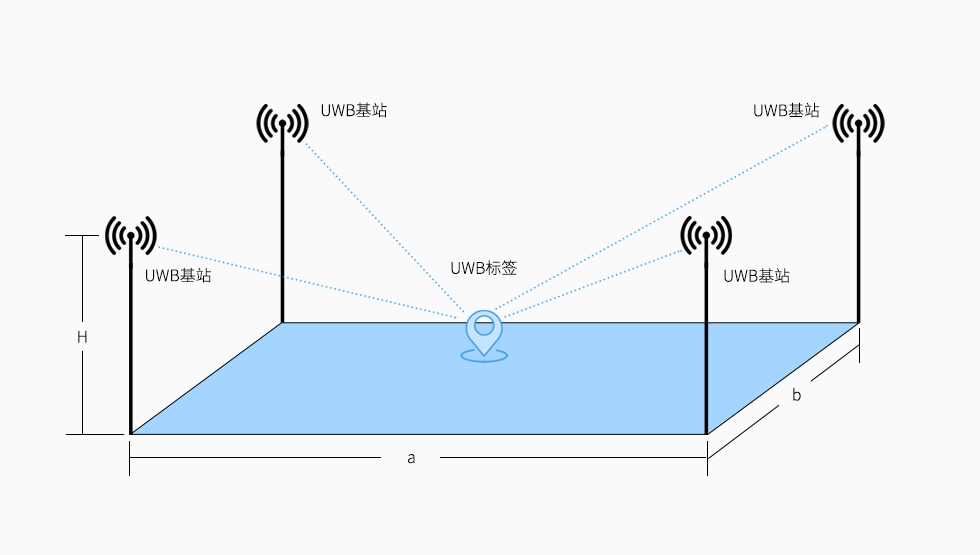

圖：uwb基站安裝和uwb標簽定位范圍示意圖

基本要求：1米 < a < 200米，1米 < b < 200米，3.5米 > H > 2.5米。

注意事項：uwb基站的安裝位置應遠離天花板和墻壁15cm以上。

（二）安裝步驟

白色曲面設計可以與室內環境完美融合，UWB基站VDU2506支持在平面墻體和圓柱體、抱柱等固定場合安裝和使用，安裝方法如下

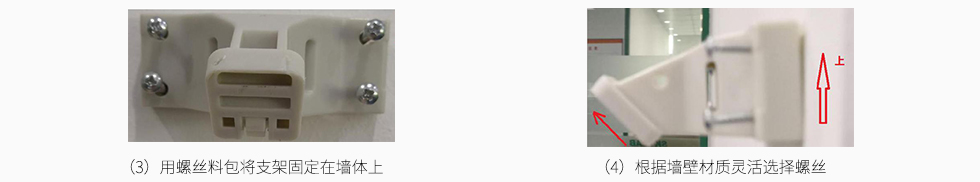

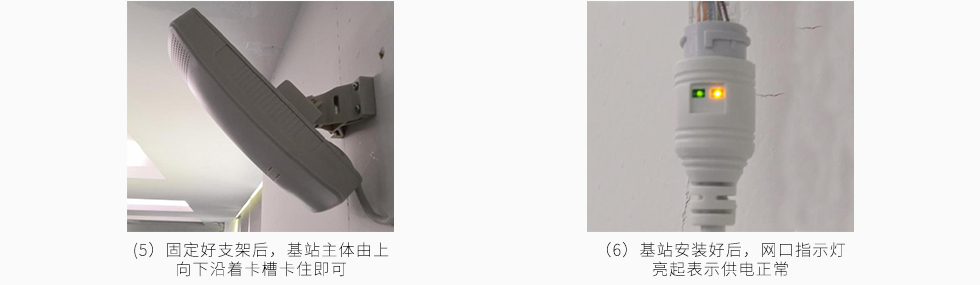

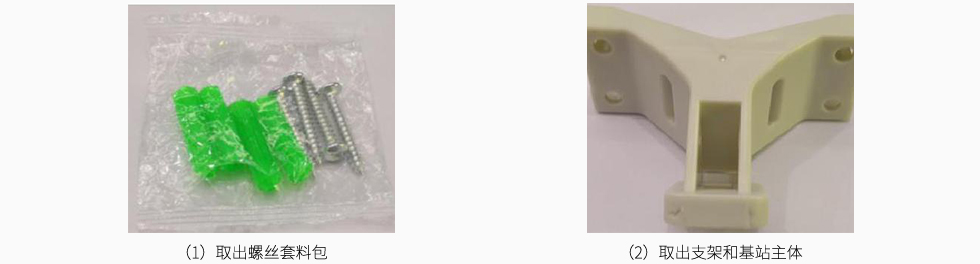

1，在平面墻體上的安裝

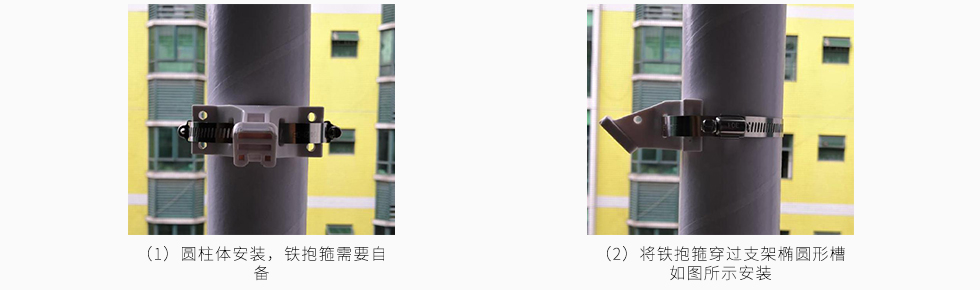

2，圓柱體、抱柱等的安裝

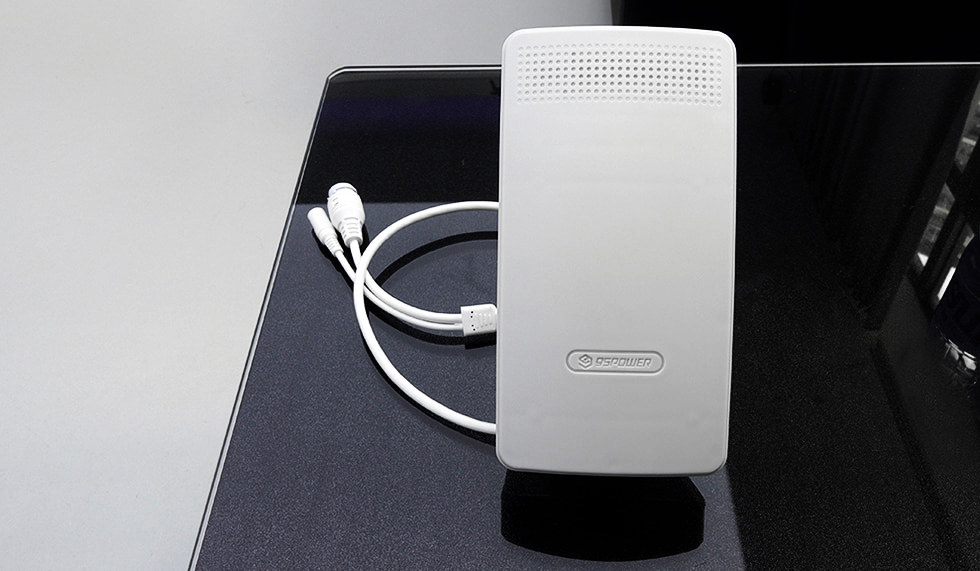

十一、UWB基站實拍照片

十二、在哪購買UWB基站？

親可以在阿里巴巴（1688）搜索“微能信息”進入官方阿里店鋪，使用淘寶/阿里賬號登錄，即可購買UWB基站VDU2506。

鏈接：https://detail.1688.com/offer/634577186033.html

溫馨提示：店鋪中UWB基站VDU2506的價格僅供參考，實際價格以銷售提供的報價單為準哦！

十三、UWB基站選型

請點擊以下UWB基站產品標題，進入相應的產品詳情頁進行選型。

UWB基站供應商，深圳市微能信息科技有限公司，網站：www.szzh88.cn
