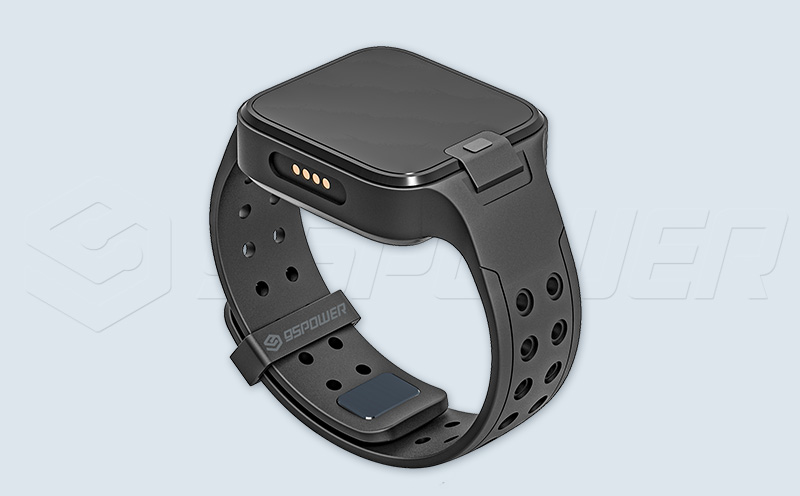

uwb定位手環VDU1502PB

手腕佩戴式uwb定位手環，用于uwb定位系統，做人員定位，定位精度10厘米，TDOA或TWR定位算法。結合軟件平臺可實現實時人員定位、移動軌跡管理、電子圍欄、點名考勤。適合場景：工廠/電廠/工地/倉庫等場景員工定位，隧道/管廊等場景施工人員定位。nRF52832藍牙主控，IP67防水，SOS告警按鍵。UWB手環內置運動及心率傳感器，可實現生命體征監測，心率檢測，計步。LED指示燈提示，震動提醒。選配：RFID（可選），NFC（可選）。
尺寸：表盤44mm * 46mm
瀏覽次數：986

規格書下載

uwb定位手環介紹

uwb定位手環VDU1502PB是微能信息科技（95power）開發的一款適合人員手腕佩戴的uwb定位標簽，主要用于人員定位使用。

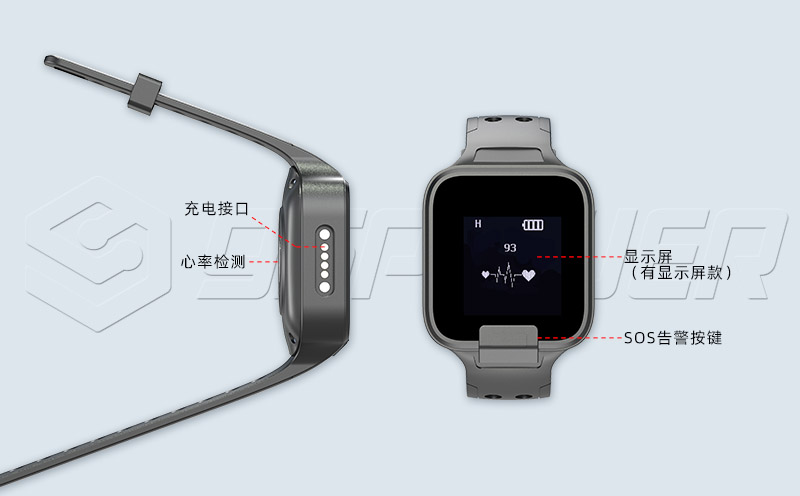

uwb定位手環

此uwb手環適合人員手腕佩戴，配合微能信息科技的uwb基站、uwb定位引擎算法（TDOA和TWR），用于uwb定位系統中。結合系統管理軟件平臺可實現實時人員定位、移動軌跡管理、電子圍欄預警、電子點名、考勤管理。定位模式包括：0維存在性檢測，一維定位，二維定位，三維定位。適合用在工廠/電廠/倉庫/隧道等定位場景，可以實現10厘米~30厘米級的高精度靜態和動態人員定位。

VDU1502PB基于DW1000開發，集成BLE藍牙nRF52832主控芯片。VDU1502PB包括有屏幕uwb定位手環和無屏幕uwb定位手環。帶顯示屏幕的uwb定位手環可以實時顯示監測的心率數據、運動步數、時間等功能。

uwb定位手環實現系統功能

uwb定位手環VDU1502PB配合uwb基站，可以搭建uwb人員定位系統，可實現如下功能：

1. 人員精準定位，可實現高達10厘米精度的定位功能；

2. 歷史人員移動軌跡記錄，回放查詢。可以查看人員任意時間段內的歷史行走軌跡，動態呈現；

3. 電子圍欄預警。可設定人員活動區域，設置權限，進入/離開告警；

4. 電子點名考勤打卡；

5. SOS緊急告警。在緊急情況下，長按緊急告警按鈕，后臺管理系統會立即觸發告警提醒；

6. 其他定制功能。

應用場景

1. uwb零維存在性檢測，一維定位，二維定位，三維定位

VDU1502PB適用于智慧工廠、工業制造、物料倉庫、電廠、變電站、建筑工地、養老院/醫院、展廳/展館/博物館、石油化工等定位場景，做人員定位。

2. uwb一維定位，uwb二維定位

VDU1502PB適用于隧道、管廊人員定位系統中，做施工人員定位管理。涉及存在性檢測，隧道中狹長主要定位區域的uwb一維定位，以及隧道管廊中特殊施工區域的uwb二維定位。

分類

（1）無屏幕，有開孔，LED工作指示燈顯示uwb定位手環

（2）帶屏幕uwb定位手環VDU1502PB（可顯示心率、運動步數、時間），配置一塊”0.96”顯示屏，顯示手表不同功能的工作狀態。

特征

* uwb芯片：基于DW1000開發；

* 定位算法：支持TDOA和TWR；

* 主控芯片：集成nRF52832主控；

* 定位精度：10厘米（無遮擋）；

* 廣播信號：支持uwb廣播和BLE4.2藍牙同時廣播

* 生命體征監測：間隔一段時間監測佩戴者心率數據，通過uwb基站上傳服務器，時間間隔可以根據定位需要進行設定；

* SOS告警按鍵：支持，具有SOS呼救功能，方便突發情況及時提醒；

* 計步：支持，監測佩戴者運動步數，并上傳基站，傳到服務器，間隔時間可以根據定位的需要進行設定。

基本參數

目錄	描述
型號	VDU1502PB
運動刷新頻率	10Hz（默認，可更改）
靜止刷新頻率	1Hz（默認，可更改）
功耗	待機功耗50uA；定位發射功耗150mA
定位精度	定位精度達10cm
佩戴方式	手腕佩戴
電池續航	TDOA：3個月；TWR：12天（默認頻率0.2Hz）
通信距離	TDOA：50米；TWR：
電池類型	可充電鋰電池
電池容量	750mAh
防水防塵等級	IP67級
心率檢測	支持動態心率監測
SOS告警	支持
震動提醒	支持，內置馬達震動提示
運動狀態檢測	支持檢測靜止?fàn)顟B(tài)和運動狀態
低電量告警	支持
狀態指示燈	支持
按鍵	SOS按鍵
屏幕	0.96寸顯示屏（有屏幕款）
接口	磁吸充電接口
工作溫度	-20~60℃
RFID	選配
NFC	選配
UWB參數
頻率范圍	默認6.240~6.739MHz（ch5 ）
支持信道	支持信道ch2、ch5
協議標準	IEEE 802.15.4-2011 UWB
存儲	512kB flash/64kB RAM 256kB flash/32kB RAM
充電
充電方式	磁吸式充電
充電電壓	DC5V/2A
溫度
工作溫度	-20℃-60℃
