藍牙網關VDB3601-連接38個藍牙設備，485通訊

基于藍牙4.2、藍牙5.0開發，1臺藍牙網關至多同時連接38個藍牙設備（雙路藍牙5.0）。雙RJ45網口設計，支持485通信級聯，1臺主藍牙網關支持級聯10臺從網關。能對接不同廠家的BLE藍牙設備(手環/傳感器/信標等)，同時支持雙向通信。可用于醫療/養老/健康/體育/工業監測/室內定位系統等。支持MQTT/TCP/UDP協議，支持接入公有云/私有云。擁有強大的擴展性。1個Type-C接口，可外掛usb攝像頭。
尺寸：150x47mm（直徑 * 高度）
瀏覽次數：1658

規格書下載

藍牙網關VDB3601-連接38個藍牙設備，485通訊

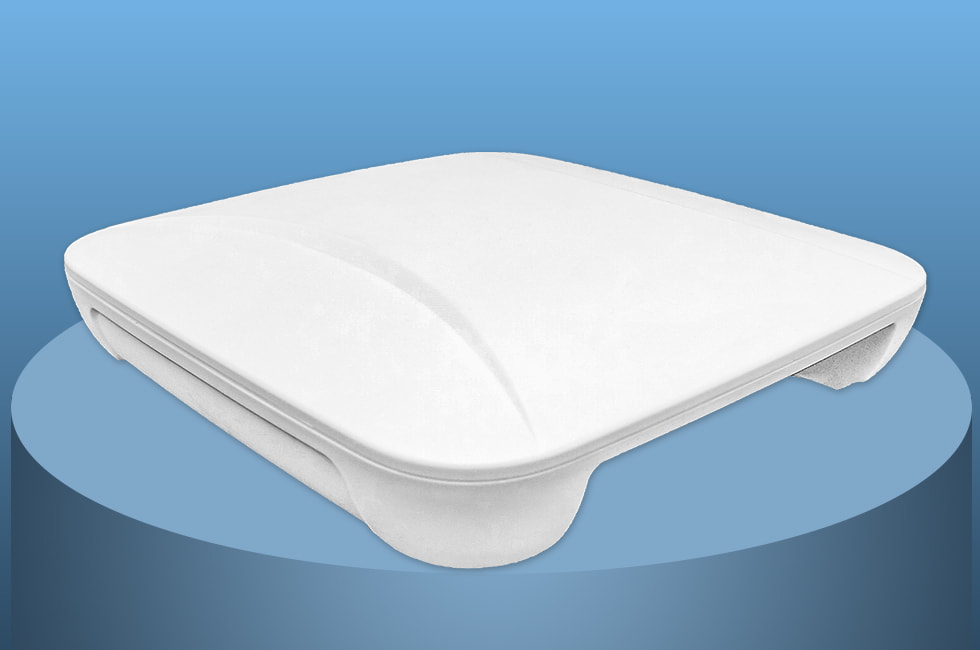

藍牙網關VDB3601是微能信息科技研發生產的一款支持485通訊級聯的強擴展性企業級藍牙網關，基于Nordic nRF52832（藍牙4.2）或nRF52840（藍牙5.0）芯片開發，外觀下圖所示。


此網關集成了藍牙4.2/5.0+WiFi無線協議，WiFi與藍牙之間通過串口通信，可用來對接BLE藍牙設備終端（比如藍牙信標、各類醫療/工業/環境藍牙傳感器、藍牙門鎖、車位鎖……），做數據采集和雙向數據傳輸。

用戶通過web頁面或應用程序遠程訪問云端，監測和控制藍牙終端設備。VDB3601可靈活應用于各類場景，比如養老、醫療、健身、教育、運動、生命體征數據監測、工業物聯網、畜牧養殖等場景。

強大的擴展性

? 網關內部PCBA上預留了4G/Cat.1模塊，用戶可以插4G卡，方便用于無法部署網線的特殊場景；

? 網關內部預留了TF內存卡，支持?jǐn)嗑W(wǎng)存儲數據；

? 網關內部預留了雙路藍牙，至多可同時連接38臺藍牙設備（典型值），進行遠程控制；

? 網關VDB3601兼容RS485接口，可以擴展連接10臺從藍牙網關，降低布線成本；

? 網關支持通過網線、WiFi連接無線路由、LTE（4G/Cat.1，預留）實現聯網傳輸數據到云端或上位機。

（485通信）POE網口級聯布網方式

VDB3601采用雙網口設計，可級聯多個藍牙網關，在客戶現場部署多個藍牙網關的應用場景，可以減少很多網線部署數量，降低布網線的難度！POE可靠性高，網口抗雷擊浪涌防護能力可達共模4kV，差模2kV（10/700uS-5/320uS波形）。

VDB3601支持485全雙工通信，可以作為主藍牙網關，通過LAN口級聯多個從藍牙網關。1臺主藍牙網關支持級聯10臺從藍牙網關，如下圖所示。


主藍牙網關下發輪詢指令獲取每個從網關掃描的數據，從網關則通過485總線將數據上傳至主網關，1秒1次。主網關解析從網關和藍牙上報的數據，通過云端服務器即可了解周邊環境的實時狀態！

特征

① 支持485通信	② 支持POE網口級聯布網線方式	③ 采用雙RJ45網口設計(1個WAN、1個LAN)
④ 1臺網關至多連接38個藍牙設備（典型值）	⑤ 支持藍牙4.2/5.0	⑥ 支持對接不同廠家BLE藍牙設備，雙向通信
⑦ 擁有強大的擴展性	⑧ 高吞吐量，大范圍藍牙信號監測	⑨ 支持MQTT/TCP/UDP通訊協議
⑩ 支持接入公有云和私有云平臺	? 支持以太網、WiFi、4G/Cat.1網絡連接	? 斷網支持TF內存卡存儲數據
? 支持國際標準WPA2加密方式	? 1個Type-C接口，可外掛usb攝像頭	? Bridge、Gateway、AP-Client三種模式

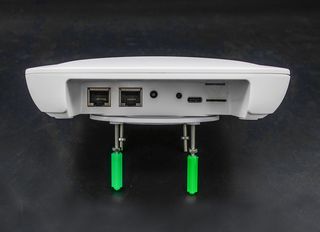

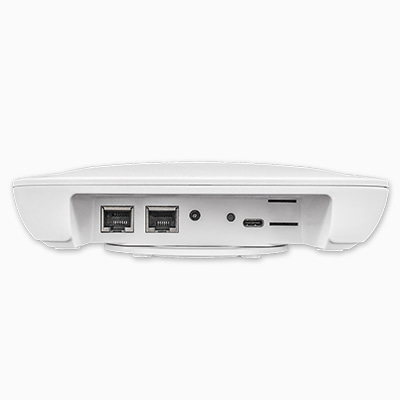

接口

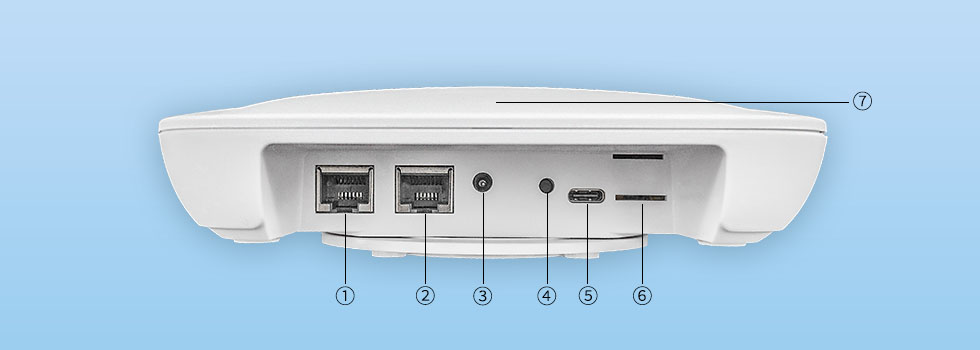

① WAN/LAN網口	② LAN網口	③ DC接口	④ 復位按鍵
⑤ Type-C接口	⑥ TF卡槽	⑦ 指示燈

? WAN/LAN網口：VDB3601網口支持五類線和超五類線，可傳輸數據同時也能支持POE供電（由POE交換機供電稱為POE供電，電壓范圍44~57V）。網口為WAN/LAN雙網口。

? 復位按鍵：長按VDB3601的復位按鈕5秒鐘以上，VDB3601內部的WiFi會恢復出廠設置。

? Type-C接口：Type-C接口可外接USB設備，如外掛usb攝像頭回傳視頻數據到云端或上位機，也可以用于5V/1A輸出或者5V/2A輸入。

? TF卡槽：插入TF卡，用于離線數據存儲。預留設計，可以定制。

參數

尺寸	150 x 47mm(φxH)
供電方式	兩種方式：DC直流適配器4.5-5.5V、POE44~57V供電
平均電流	200mA@5V(單主機)
工作溫度	-20℃~70℃
物理接口	網口2個、DC電源接口1個
WiFi參數
WiFi協議	IEEE802.11b/g/n
傳輸速率	IEEE802.11b標準模式：1,2,5.5,11Mbps
	IEEE802.11g標準模式：6,9,12,18,24,36,48,54Mbps
	IEEE802.11n：MCS0--MCS7@HT20；MCS0--MCS7@HT40
接收靈敏度	HT40MCS7：-70dBm@10%PER(MCS7)
	HT20MCS7：-73dBm@10%PER(MCS7)
	54M：-76dBm@10%PER
	11M：-89dBm@8%PER
發射功率	IEEE802.11b：18dBm
	IEEE802.11g：16dBm
	IEEE802.11n：15dBm@HT40MCS7；15dBm@HT20MCS7
無線安全	WPA/WPA2、WEP、TKIP、AES
工作模式	Bridge、Gateway、AP-Client三種工作模式
藍牙參數
藍牙協議	藍牙4.2/5.0
傳輸速率	1Mbps/2Mbps
無線安全	AES硬件加密
覆蓋范圍	80米（無遮擋環境）
發射功率	-20~+8dBm
藍牙角色	支持多角色，支持廣播、掃描、連接

設置藍牙網關參數

1、這款藍牙網關怎么使用呢？網關參數設置方法如下：

（1）1臺或若干臺藍牙網關，可以采用web網頁端設置參數方法：藍牙網關設置參數教程（點擊了解更多詳情）

（2）如果您擁有數量巨大的藍牙網關，可以考慮使用我們的藍牙網關管理系統來批量配置網關的參數：藍牙網關配置管理系統（點擊了解更多詳情）

2、可以設置哪些參數呢？以下這些參數都可以設置：

? 網絡參數配置	? 服務器通信參數配置	? 設置藍牙信息
（1）網絡拓?fù)?/span> ? 通過上級路由網段訪問 ? 通過局域網連接	（5）配置為TCP協議通信 ? 配置為UDP協議通信 ? 配置為MQTT協議通信	（6）配置藍牙的過濾信息 ? 配置藍牙掃描參數 ? 配置網關廣播配置信息 ? 配置與通信相關參數： ? 配置與APP通信的UUID ? 配置與設備通信的UUID
（2）廣域網配置 ? WAN口上網 ? 無線上網 ? 移動4G上網	（5）配置為TCP協議通信 ? 配置為UDP協議通信 ? 配置為MQTT協議通信
（3）局域網配置 ? 更改局域網IP地址 ? 增設局域網網段 ? 配置DHCP參數 ? 綁定IP地址
（4）無線參數配置 ? 修改WIFI熱點名稱、設置固定信道 ? 設置熱點加密/不加密

功能

1、VDB3601連接藍牙設備（如藍牙鎖，藍牙工牌，傳感器，體育類的跳繩等，醫療類的血壓計，溫度計，血糖儀等。1臺藍牙網關至多可以連接38臺藍牙設備），和服務器之間雙向通信，上行經過藍牙網關上傳數據到云端或上位機，下行經過藍牙網關下發指令給藍牙設備，應用如下圖1所示；

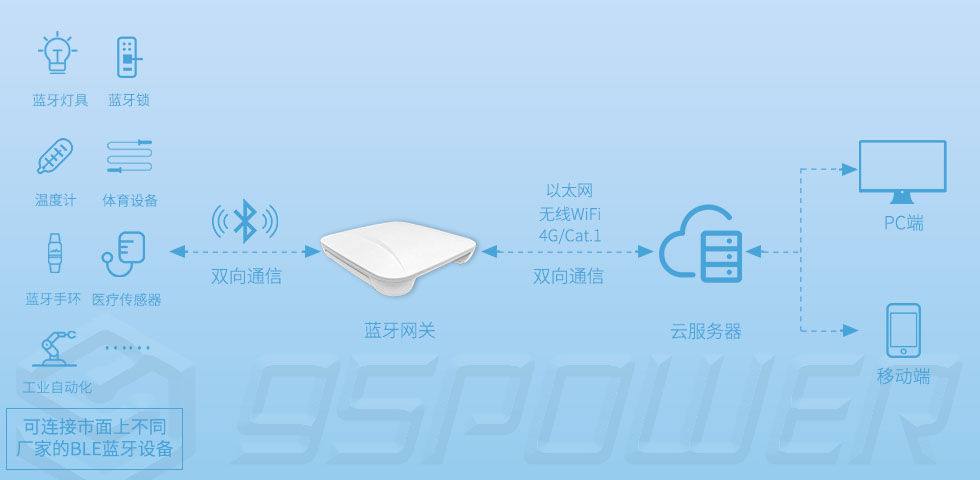

圖1：藍牙網關VDB3601連接藍牙設備，雙向通信，遠程控制

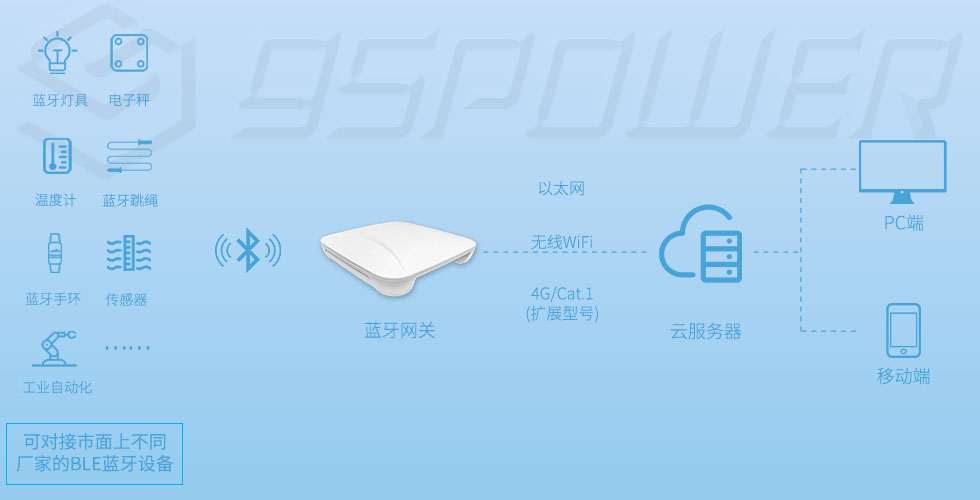

2、VDB3601可對接各類BLE藍牙設備（如藍牙跳繩、環境監測如溫濕度傳感器、藍牙手環、藍牙信標、電子秤、各類醫療傳感器，工業物聯網傳感器等），采集藍牙設備的廣播數據上報服務器。1臺藍牙網關每秒掃描200臺藍牙設備，收集數據包傳到云端，應用如下圖2所示。

藍牙網關對接藍牙手環，電子秤，藍牙手環，傳感器，體溫計，血糖儀，機械手等.jpg

圖2：藍牙網關VDB3601掃描藍牙設備數據，傳到服務器

3、網關VDB3601還可用于藍牙定位系統中，在固定區域范圍內，配合藍牙定位標簽，做人員/小車/設備/物資/資產定位管理。

4、用網關監控和管理BLE藍牙設備；

5、用網關解析和識別BLE藍牙設備；

6、用網關監測BLE藍牙設備的存在性；

7、其他擴展性應用。

應用場景

藍牙網關VDB3601可用于養老，醫療，教育，運動健身領域，生命體征數據監測，工業自動化場景的數據采集，倉儲物流，畜牧養殖，環境監測等場景。

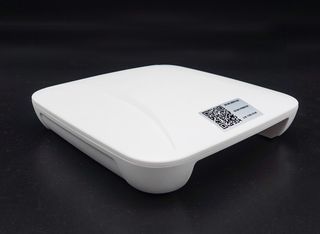

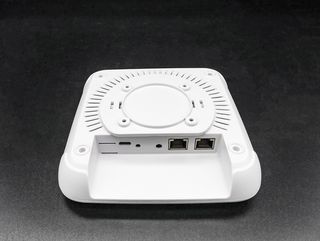

VDB3601照片




藍牙網關安裝

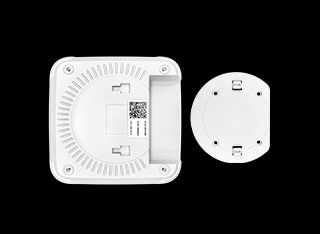

3種安裝方式：吸頂式、壁掛式、放置在平臺上，如下圖所示。

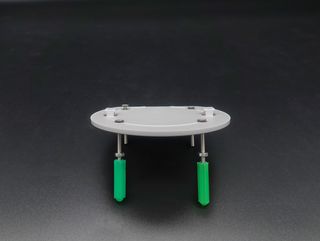

VDB3601安裝-壁掛螺栓 (3).JPG

* 藍牙網關VDB3601主體和底座可分離，底座可安裝到墻上、天花板上，或者網關直接放置于平臺上都可以，方便后續維護。

* 安裝螺絲、膨脹螺栓可以按照標準規格任意選擇。

怎么購買藍牙網關？

想采購藍牙網關VDB3601的用戶，可以咨詢微能信息小編，這邊安排負責網關的技術工程師協助您選型和報價！

藍牙網關定制

? 支持在藍牙網關的外觀上定制用戶的logo/絲印/圖案等；

? 支持定制開發藍牙網關的功能，比如下面這些：

? 定制BLE藍牙5.2；

? 定制添加Lora、Zigbee；

? 定制固件雙備份機制；

? 定制雙天線2*2 MIMO，300Mbps無線WiFi；

? 定制支持LTE Cat1/5G通信；

? ……

公版出貨

微能信息科技支持出貨沒有l(wèi)ogo/絲印的公版藍牙網關VDB3601。

出貨清單

名稱	型號	數量	備注
藍牙網關	VDB3601	1	網關主體
5V適配器	BSF-137F	1	輸入：AC 100-240V；輸出：DC 5V（默認沒有，需另購）
