礦井隧道人員定位方案-UWB定位技術
發布日期：2024-11-01 瀏覽次數：221次

　　本方案旨在通過先進的定位技術，實現對礦井隧道內人員的實時、精準定位，以便有效提高礦井生產安全管理水平，及時掌握人員分布情況，在發生緊急情況時能夠迅速開展救援行動。

　　一、UWB定位技術優勢

　　綜合考慮礦井隧道的復雜環境(如粉塵、潮濕、電磁干擾等)以及對定位精度、可靠性等方面的要求，選擇超寬帶(UWB)定位技術作為本方案的核心定位手段。

　　高精度定位：UWB技術能夠實現厘米級甚至更高精度的定位，可準確確定人員在礦井隧道內的具體位置，滿足對人員定位精細管理的需求。

　　抗干擾能力強：礦井隧道內存在多種電磁干擾源，如電機、通風設備等，UWB技術具有良好的抗干擾特性，能在復雜電磁環境下穩定工作，確保定位數據的準確傳輸。

　　低功耗：定位設備采用低功耗設計，可延長電池使用壽命，減少設備維護頻次，適合在礦井隧道這種不便頻繁更換電池的環境中使用。

　　穿透性較好：盡管礦井隧道存在巖石、煤層等障礙物，但UWB信號具有一定的穿透能力，能在一定程度上保證信號的有效傳播，實現對人員的持續定位。

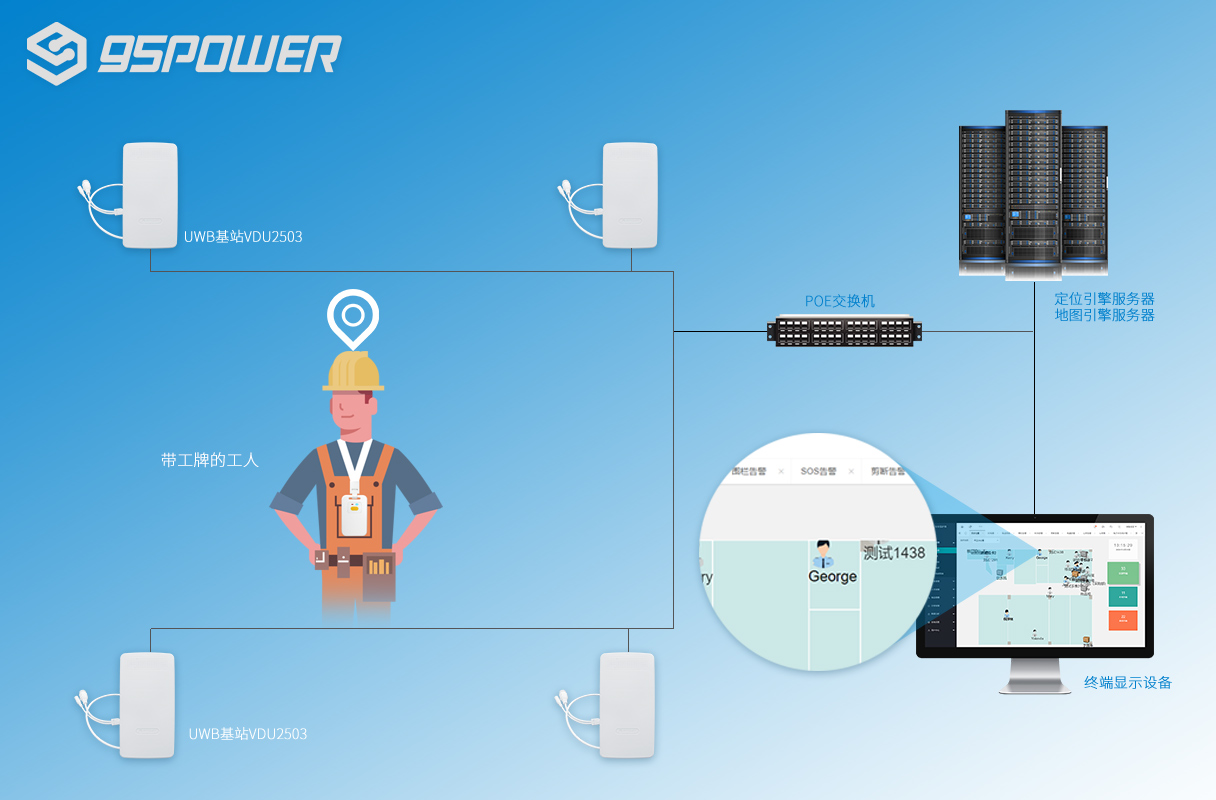

　　二、系統架構

　　1.定位標簽

　　人員佩戴：為每位進入礦井隧道的人員配備UWB定位標簽，標簽可設計為小巧輕便的形式，如卡片式或掛件式，方便攜帶且不影響人員正常作業。

　　功能特性：定位標簽內置UWB芯片，具備唯一標識，可定期發送包含自身ID及其他相關信息(如電量、設備狀態等)的UWB信號，信號發射功率可根據實際需求進行調整，以平衡定位精度和電池續航。

　　2.定位基站

　　分布部署：在礦井隧道內及井口附近合理分布安裝UWB定位基站。根據隧道的長度、走向、分支情況以及礦井的整體布局，確定基站的數量和具體安裝位置，確保整個礦井隧道區域都能被有效覆蓋。

　　信號接收與處理：定位基站負責接收定位標簽發送的UWB信號，并對信號進行處理，包括信號強度檢測、到達時間測量等，然后將處理后的信號數據傳輸給后臺服務器。

　　網絡連接：定位基站通過有線(如以太網)或無線(如Wi-Fi、Zigbee等，根據礦井現有網絡條件選擇)方式與后臺服務器建立連接，實現數據的穩定傳輸。

　　3.后臺服務器

　　數據處理與分析：接收來自定位基站傳輸的信號數據，運用定位算法(如基于到達時間差(TDOA)的定位算法)對數據進行處理，計算出每個定位標簽(即每位人員)的精確位置，并將位置信息實時存儲在數據庫中。

　　人員管理與監控：對礦井隧道內的人員信息進行全面管理，包括人員基本信息(姓名、工號、所屬部門等)、入井時間、當前位置、歷史軌跡等。通過監控界面，管理人員可以直觀地查看人員分布情況，實時掌握人員動態。

　　報警與預警功能：設置各類報警規則，如人員進入危險區域、人員長時間靜止不動(可能發生意外情況)、人員數量異常(超出規定人數)等，當觸發報警條件時，服務器能及時發出警報信息，通知相關管理人員采取相應措施。

　　與其他系統對接：可與礦井的安全生產管理系統、通風系統、排水系統等其他相關系統進行對接，實現數據共享和協同工作，為礦井的整體安全管理提供更全面的支持。

　　4.監控終端

　　顯示與操作界面：在礦井調度室、安全管理辦公室等場所設置監控終端，終端配備大屏幕顯示器和友好的操作界面，用于展示人員位置信息、軌跡數據以及系統的各種狀態信息。管理人員可以通過操作界面進行人員查詢、軌跡回放、報警設置等操作。

　　遠程訪問：支持遠程訪問功能，允許相關管理人員通過網絡(如企業內部網或互聯網，根據安全要求設置)在異地(如礦領導在外出差期間)也能實時查看礦井隧道內人員的定位情況，及時了解礦井安全生產狀況。

　　三、定位算法及精度保障

　　1.定位算法

　　采用基于到達時間差(TDOA)的定位算法，其原理如下：

　　測量UWB信號從定位標簽發送到不同定位基站的到達時間差。

　　根據光速恒定的原理，利用已知的定位基站位置和測量得到的到達時間差，構建雙曲線方程組。

　　通過求解雙曲線方程組，計算出定位標簽(即人員)的位置。

　　2.精度保障措施

　　基站合理布局：根據礦井隧道的實際形狀和尺寸，科學規劃定位基站的布局，盡量采用均勻分布的方式，確保在整個隧道區域內都能準確測量到UWB信號的到達時間差，避免出現定位盲區。

　　多徑效應處理：礦井隧道環境復雜，UWB信號在傳播過程中可能會產生多徑效應，影響定位精度。采取抗多徑技術，如在定位基站和定位標簽中設置特殊的濾波器，對多徑信號進行抑制，提高定位精度。

　　時間同步校準：為確?；赥DOA的定位算法的準確性，需要對定位基站進行嚴格的時間同步校準，可采用高精度的時鐘源或通過網絡時間協議(NTP)等方式實現，保證各個基站之間的時間測量準確一致。

　　四、系統功能特點

　　1.實時定位與軌跡回放

　　實時定位：能夠實時獲取并顯示礦井隧道內每位人員的當前位置，管理人員通過監控終端可以隨時查看人員的分布情況，了解人員是否在正常作業區域內。

　　軌跡回放：系統自動記錄每位人員在礦井隧道內的行動軌跡，管理人員可以根據需要選擇特定人員，查看其在過去一段時間內的活動軌跡，以便分析人員的作業路線、停留時間等情況，這對于事故調查、作業效率評估等方面具有重要意義。

　　2.危險區域預警與限制進入

　　危險區域設定：根據礦井隧道的地質條件、生產流程以及安全要求，預先設定各類危險區域，如采空區、積水區、瓦斯積聚區等，并在系統中進行標注。

　　預警與限制：當人員接近或進入危險區域時，系統能及時發出預警信號，提醒人員注意安全。同時，可以設置限制進入功能，當人員試圖強行進入危險區域時，系統會發出警報并通知相關管理人員，有效防止人員誤闖危險區域，保障人員生命安全。

　　3.人員考勤管理

　　入井出井記錄：系統自動記錄每位人員的入井時間、出井時間，作為人員考勤的重要依據，無需人工手動記錄，提高了考勤管理的準確性和效率。

　　考勤統計與報表：根據入井出井記錄以及人員在井內的工作時長，系統可以自動生成考勤統計報表，方便企業進行人力資源管理和工資核算等工作。

　　4.緊急情況救援支持

　　人員位置快速鎖定：在發生火災、坍塌等緊急情況時，管理人員可以通過監控終端迅速鎖定受困人員的位置，為救援行動提供準確的目標信息，節省救援時間。

　　救援路徑規劃：結合礦井隧道的地圖信息和人員當前位置，系統可以為救援人員規劃出最佳的救援路徑，避開危險區域，提高救援效率，確保救援人員在前往救援的過程中自身安全能夠得到保障。

　　五、系統實施步驟

　　1.需求調研與分析

　　深入了解礦井的規模、隧道布局、生產流程、人員數量等基本情況，以及企業對人員定位系統的具體需求，如定位精度要求、功能需求、預算限制等。

　　分析礦井隧道內的環境特點，包括粉塵、潮濕、電磁干擾等因素對定位系統的影響，為后續系統設計和選型提供依據。

　　2.系統設計與選型

　　根據需求調研結果，設計系統的整體架構，包括定位標簽、定位基站、后臺服務器、監控終端等各部分的功能和連接方式。

　　選擇合適的UWB定位設備(定位標簽和定位基站)，考慮設備的性能參數(如定位精度、信號發射功率、接收靈敏度等)、質量可靠性、價格等因素，確保所選設備能夠滿足礦井隧道人員定位的需求。

　　3.設備安裝與調試

　　根據系統設計方案，在礦井隧道內及井口附近安裝定位基站，注意基站的安裝位置要符合布局規劃要求，確保信號覆蓋良好。

　　為每位進入礦井隧道的人員配備定位標簽，并進行初始化設置，如綁定人員基本信息等。

　　完成設備安裝后，進行系統調試，包括定位基站與后臺服務器之間的網絡連接調試、定位算法的測試、系統功能的驗證等，確保系統能夠正常運行，達到預期的定位精度和功能要求。

　　4.人員培訓與系統驗收

　　對礦井相關管理人員和作業人員進行系統使用培訓，包括監控終端的操作方法、人員定位信息的查看方式、報警功能的使用等內容，確保他們能夠熟練使用系統。

　　組織系統驗收工作，邀請企業相關部門領導、技術專家等參與，按照驗收標準對系統的性能、功能、穩定性等方面進行全面評估，驗收合格后系統正式投入使用。

　　六、系統維護與管理

　　1.設備維護

　　定期對定位標簽和定位基站進行檢查和維護，查看設備是否有損壞、電池電量是否充足等情況，及時更換損壞的設備或電池，確保設備正常工作。

　　清理定位基站周圍的粉塵等雜物，保持設備的散熱良好，避免因散熱不良導致設備故障。

　　2.數據維護

　　定期備份后臺服務器中的人員位置數據和其他相關信息，防止數據丟失或損壞。

　　對數據進行清理和優化，刪除過期的軌跡數據等，以提高數據庫的運行效率。

　　3.系統升級

　　關注UWB定位技術的發展動態，當有新的技術改進或功能升級時，及時對系統進行升級，以提高系統的性能和功能。

　　根據企業的發展需求和礦井生產的變化情況，對系統的功能進行適時調整和優化，如增加新的危險區域設置、完善考勤管理功能等。

　　通過以上礦井隧道人員定位方案，利用UWB定位技術的優勢，結合完善的系統架構、功能特點以及實施和維護管理措施，可以有效地實現對礦井隧道內人員的精準定位和全面管理，為礦井安全生產提供有力保障。
