本文微能信息（95power）小編分享一下UWB測距的原理和簡單應用。

（一）UWB測距原理

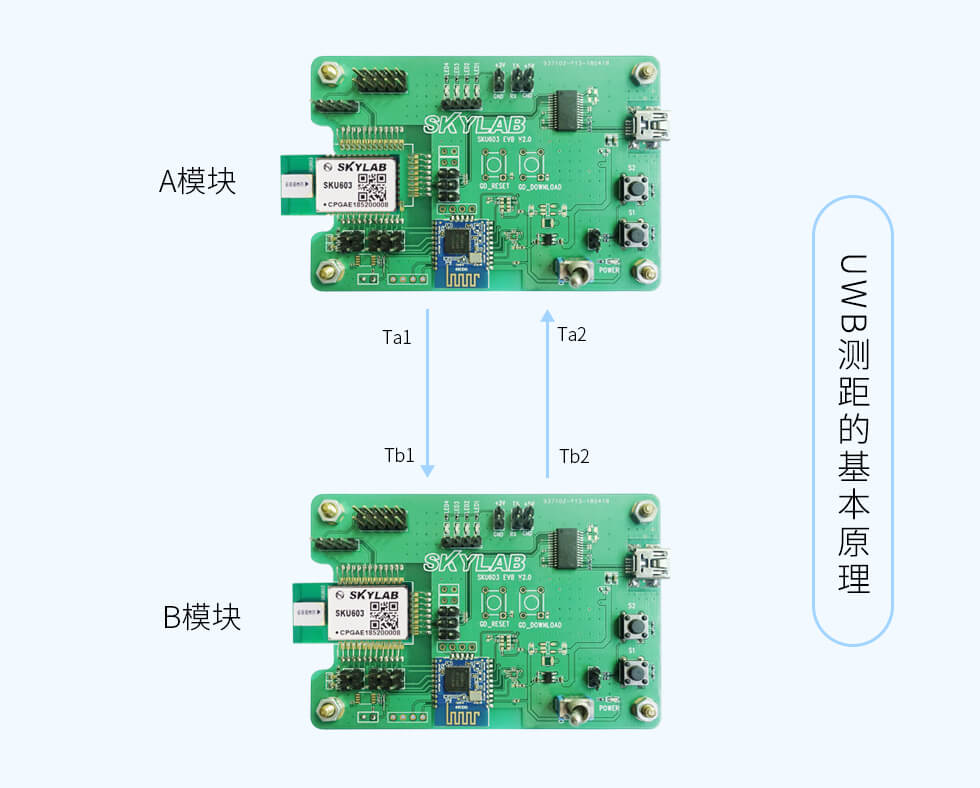

UWB測距原理基于雙向飛行時間法（TW-TOF，two way-time of flight）。即每個UWB模塊從啟動開始即會生成一條獨立的時間戳。 UWB模塊A的發射機在其時間戳上的Ta1發射請求性質的脈沖信號，UWB模塊B接收機在其時間戳上的Tb1接收到該信號。對UWB信號加以一定的處理手段后，UWB模塊B在Tb2時刻發射一個響應性質的信號，被UWB模塊A在自己的時間戳Ta時刻接收。由此可以計算出脈沖信號在兩個UWB模塊之間的飛行時間，從而確定飛行距離。

距離S=光速C×［（Ta2-Ta1) -（Tb2-Tb1)］

（二）UWB測距的應用有哪些呢，常用的有以下兩類。

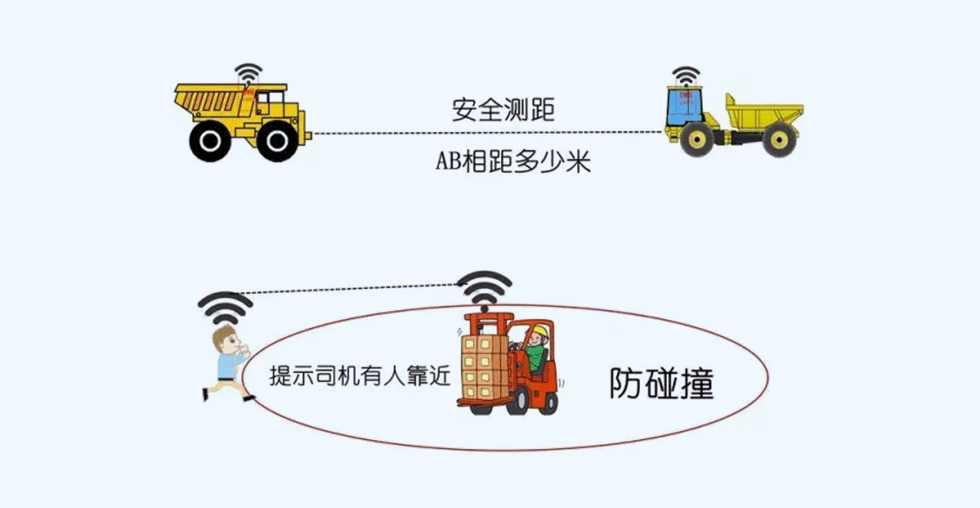

第一類：UWB測距-防碰撞應用

將UWB測距應用于安全方面可以擴展如下的一些應用，比如常見的是防碰撞應用。UWB測距精度最高能到10厘米左右，微能信息（95power）的UWB測距模塊最遠測距距離可以擴展到150米。 10CM高精度UWB測距可以用于檢測兩個物體之間的距離，當兩者距離超過一個限定值，可設置報警，防止安全事故發生。

第二類：UWB測距-UWB定位應用

UWB測距還有一類常見應用是做室內定位應用，UWB測距的高精度決定了這項技術可以應用于超寬帶室內定位方面，目前微能信息推出的UWB定位系統方案，定位精度最高到10CM，根據不同的定位場景，誤差一般在10厘米-30厘米。

更多UWB測距的應用介紹可以咨詢微能信息（95power）網站QQ或電話。
